Hướng Dẫn Cài Đặt Biến Tần VEICHI AC200-T3-045G (3 Pha 380V – 45kW)

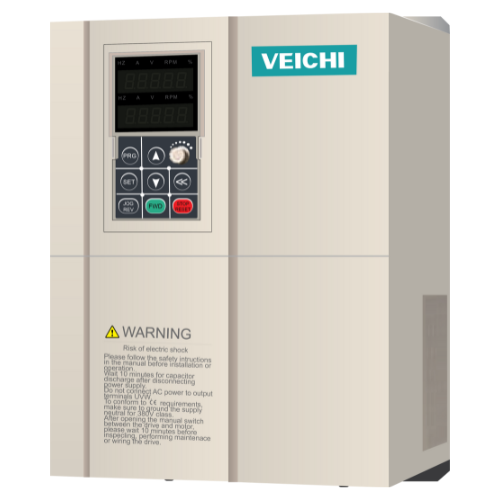

VEICHI AC200-T3-045G là dòng biến tần tải nặng công suất 45kW (60HP), thuộc series AC200 cao cấp. Đây là thiết bị điều khiển động cơ mạnh mẽ, được thiết kế chuyên dụng cho các dây chuyền sản xuất công nghiệp, máy móc hạng nặng như máy nghiền, máy đùn nhựa, máy nén khí và các hệ thống bơm quạt công suất lớn.

Bài viết này cung cấp tài liệu kỹ thuật chuẩn xác, từ thông số kích thước, sơ đồ đấu nối đến bảng cài đặt nhanh, trích xuất trực tiếp từ tài liệu kỹ thuật V1.3 của hãng.

Giải Mã Mã Sản Phẩm (Model Identification)

Hiểu rõ mã sản phẩm giúp bạn chọn đúng thiết bị thay thế và cài đặt chính xác ¹.

Ký Hiệu	Giá Trị	Giải Nghĩa Chi Tiết
AC200	Series	Dòng biến tần hiệu suất cao AC200 Series (High Performance Vector Control).
T3	Điện áp vào	T3 (Three-phase 380V): Đầu vào 3 Pha 380V – Đầu ra 3 Pha 380V.
045	Công suất	45 kW (Tương đương 60 HP – 60 Ngựa).
G	Loại tải	G (General): Tải nặng/đa dụng (Dành cho máy có quán tính lớn, cần mô-men khởi động cao).

Bảng Thông Số Kỹ Thuật Chi Tiết (Specifications)

Thông số kỹ thuật quan trọng của model AC200-T3-045G ²²²².

Hạng Mục	Thông Số Kỹ Thuật	Ghi Chú Kỹ Thuật
Nguồn Cấp (Input)	3 Pha 380V ~ 440V	Tần số 50/60Hz (Dao động cho phép ±5%).
Điện Áp Ra (Output)	3 Pha 0V ~ Điện áp nguồn	Điều khiển động cơ 3 pha 380V.
Công Suất Motor	45 kW (60 HP)	Công suất định mức tải nặng (Heavy Duty).
Dòng Định Mức	90 A	Dòng tải thực tế đầu ra (Output Current)³.
Khả Năng Quá Tải	150% trong 60s; 180% trong 10s	Đảm bảo lực kéo ổn định cho máy nghiền, máy ép.
Kích Thước (mm)	305 (Rộng) x 570 (Cao) x 260 (Sâu)	Kích thước phủ bì (W x H x D) ⁴.
Kích Thước Lắp Đặt	180 (W1) x 550 (H1) mm	Khoảng cách tâm lỗ ốc (Sử dụng ốc M8 – lỗ phi 9) ⁵.
Dải Tần Số	0.00Hz ~ 600.00Hz	Điều khiển chính xác tốc độ động cơ.
Chế Độ Điều Khiển	V/F, Vector vòng hở (SVC), Vector vòng kín (FVC)	Mô-men khởi động đạt 150% tại 0.5Hz.
Tản Nhiệt	Quạt cưỡng bức (Forced cooling)	Thiết kế ống gió độc lập chống bụi.

Các Tính Năng Nổi Bật

Tính Năng	Lợi Ích Cho Người Dùng
Công Nghệ Vector	Thuật toán điều khiển Vector giúp motor 45kW đạt lực kéo tối đa ngay cả khi chạy chậm, phù hợp cho máy đùn nhựa hoặc máy nâng hạ.
Bảo Vệ Toàn Diện	Hệ thống bảo vệ thông minh: Mất pha (Input/Output), Quá dòng 180%, Quá áp, Thấp áp, Quá nhiệt Module IGBT.
PID Tích Hợp	Chức năng PID có sẵn giúp ổn định áp suất cho hệ thống bơm cấp nước tòa nhà hoặc hệ thống khí nén mà không cần PLC.
Mở Rộng Linh Hoạt	Hỗ trợ card PG (Encoder) cho thang máy/cẩu trục, card truyền thông, và các ngõ vào/ra mở rộng.
Thiết Kế Bền Bỉ	Bo mạch được phủ lớp bảo vệ (Conformal Coating) dày, ống gió tản nhiệt riêng biệt giúp tăng tuổi thọ trong môi trường bụi công nghiệp.

Bảng Chức Năng Chân Đấu Nối (Wiring Terminals)

Sơ đồ đấu nối mạch động lực và điều khiển chuẩn xác cho công suất 45kW ⁶.

Mạch Động Lực (Main Circuit)

Ký Hiệu Chân	Tên Chân	Hướng Dẫn Đấu Nối An Toàn
R, S, T	Nguồn vào	Cấp nguồn 3 pha 380V (Qua Aptomat/MCCB 3 Pha 100A-125A).
U, V, W	Ngõ ra motor	Kết nối 3 dây pha của động cơ 45kW (Không cấp điện lưới vào đây).
(+) , (-)	DC Bus	Dùng để kết nối Bộ Hãm (Brake Unit) rời. (Công suất 45kW không tích hợp sẵn bộ hãm bên trong).
P1 , (+)	Cuộn kháng DC	Mặc định được nối tắt. Nếu dùng cuộn kháng DC rời để lọc nhiễu, tháo cầu nối này ra và đấu cuộn kháng vào P1 và (+).
E (Ground)	Tiếp địa	Bắt buộc nối đất (<10Ω) để đảm bảo an toàn và chống nhiễu.

Mạch Điều Khiển (Control Circuit)

Ký Hiệu Chân	Loại Tín Hiệu	Chức Năng Mặc Định (Lập trình được)
+10V, GND	Nguồn Analog	Nguồn 10VDC cấp cho chiết áp ngoài (Volume chỉnh tốc độ).
AI / VS	Analog Input	Chân nhận tín hiệu biến trở (0-10V) hoặc cảm biến áp suất (4-20mA).
COM	Chân chung	Chân 0V (Mass) cho các tín hiệu điều khiển Digital X1-X7.
X1	Digital Input	Lệnh Chạy thuận (FWD).
X2	Digital Input	Lệnh Chạy nghịch (REV).
X3 ~ X7	Digital Input	Đa chức năng: Chạy Jog, Reset lỗi, Chạy đa cấp tốc độ…
TA1 / TC1	Relay Output	Tiếp điểm thường mở (NO): Đóng lại khi biến tần báo lỗi (Alarm).

Bảng Hướng Dẫn Cài Đặt Nhanh (Quick Setup Parameters)

Bộ tham số cài đặt cơ bản để vận hành máy nhanh nhất cho model 45kW ⁷.

Mã Lệnh	Tên Thông Số	Giá Trị	Diễn Giải & Thao Tác
F0.19	Reset mặc định	1	Khôi phục cài đặt gốc của nhà sản xuất.
F0.02	Lệnh chạy	0 / 1	0: Chạy bằng phím RUN trên màn hình. 1: Chạy bằng công tắc ngoài (X1/COM).
F0.03	Lệnh tần số	0 / 2 / 3	0: Chỉnh tốc độ trên bàn phím. 2: Biến trở ngoài (VS). 3: Tín hiệu dòng 4-20mA (AI).
F0.14	Thời gian tăng tốc	30.0 ~ 60.0	Thời gian (s) để motor 45kW đạt tốc độ tối đa (Tải nặng cần tăng thời gian này để tránh báo lỗi quá dòng).
F0.15	Thời gian giảm tốc	30.0 ~ 60.0	Thời gian (s) để motor dừng hẳn.
F5.02	Công suất motor	45.0	Cài đặt công suất định mức động cơ (kW).
F5.03	Tần số motor	50.00	Tần số hoạt động cơ bản (Hz).
F5.06	Dòng điện motor	88.0 ~ 90.0	Cài đặt dòng định mức (A) ghi trên nhãn motor để bảo vệ quá tải chính xác.

Bảng Mã Lỗi & Khắc Phục (Troubleshooting)

Các lỗi thường gặp và cách xử lý nhanh⁸.

Mã Lỗi	Tên Lỗi	Nguyên Nhân Phổ Biến	Hướng Xử Lý
E.OC1/2/3	Quá dòng	Ngắn mạch, kẹt tải cơ khí, hoặc thời gian tăng tốc quá ngắn.	Kiểm tra motor, khớp nối. Tăng thời gian tăng tốc F0.14 lên.
E.oU1/2	Quá áp	Điện áp nguồn cao hoặc motor trả điện về khi dừng gấp.	Kiểm tra điện áp nguồn. Lắp thêm Bộ hãm (DBU) và Điện trở xả.
E.OL1	Quá tải động cơ	Motor bị ép tải quá mức (>150%) trong thời gian dài.	Giảm tải đầu trục. Kiểm tra lại cài đặt dòng điện F5.06.
E.LF	Mất pha đầu vào	Mất 1 trong 3 pha nguồn R, S, T.	Kiểm tra cầu chì, aptomat và điện áp đầu vào.
E.OH1	Quá nhiệt	Quạt làm mát bị hỏng hoặc tản nhiệt quá bẩn.	Vệ sinh bụi bẩn tản nhiệt. Thay thế quạt gió.

Ứng Dụng Thực Tế

Với công suất lớn 45kW (60HP), VEICHI AC200-T3-045G là giải pháp tối ưu cho:

Ngành Nghề	Ứng Dụng Cụ Thể	Lợi Ích Mang Lại
Sản xuất Nhựa	Máy đùn nhựa, Máy tạo hạt, Máy tráng màng.	Ổn định tốc độ đùn, giúp sản phẩm đồng đều, tiết kiệm điện.
Khai thác Đá/Khoáng sản	Máy nghiền kẹp hàm, Băng tải đá lên dốc.	Khởi động êm ái, giảm sụt áp lưới điện, bảo vệ hộp số cơ khí.
Công nghiệp Giấy	Máy nghiền bột giấy, Bơm bột giấy 45kW.	Chịu quá tải tốt khi bột giấy đặc, điều khiển lưu lượng chính xác.
Hệ thống Khí nén	Máy nén khí trục vít 60HP.	Duy trì áp suất khí nén ổn định thông qua PID, giảm 20-30% điện năng.
Xử lý nước	Bơm cấp nước khu công nghiệp, Bơm ly tâm.	Khởi động mềm tránh búa nước, tự động điều chỉnh áp lực.

Bảo Trì & Bảo Dưỡng

Lịch trình bảo dưỡng định kỳ giúp tăng tuổi thọ thiết bị ⁹.

Hạng Mục	Công Việc	Chu Kỳ
Vệ sinh tổng thể	Dùng khí nén thổi sạch bụi ở quạt gió và khe tản nhiệt nhôm.	3 tháng/lần.
Kiểm tra đầu nối	Dùng tuốc nơ vít siết chặt lại các cầu đấu R, S, T, U, V, W (Lỏng ốc sẽ gây mô-ve đánh lửa và cháy biến tần).	6 tháng/lần.
Thay thế linh kiện	Thay quạt làm mát (sau 2-3 năm), kiểm tra tụ điện DC (sau 4-5 năm).	Theo khuyến cáo nhà sản xuất ¹⁰.

Lưu ý an toàn: Trước khi đấu nối hoặc bảo trì, hãy ngắt nguồn điện và chờ ít nhất 5 phút để tụ điện xả hết điện áp, đảm bảo an toàn tuyệt đối.
