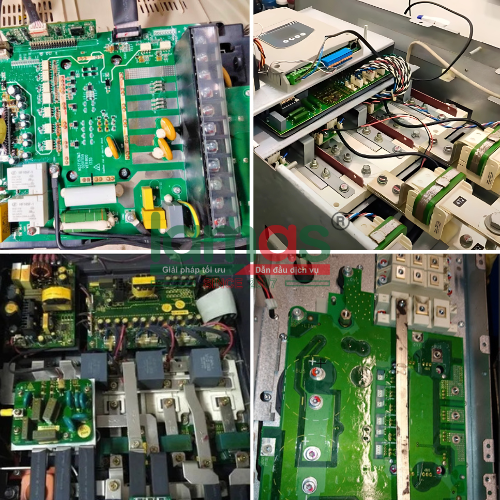

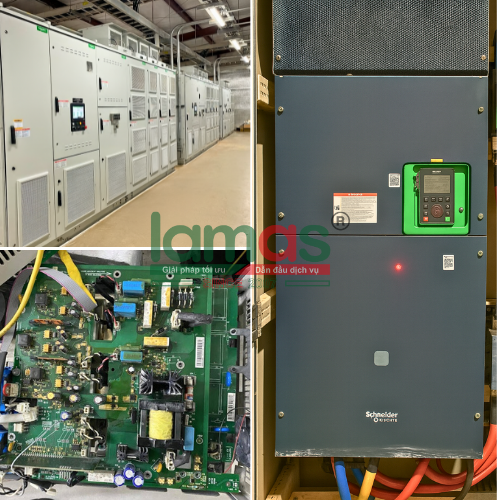

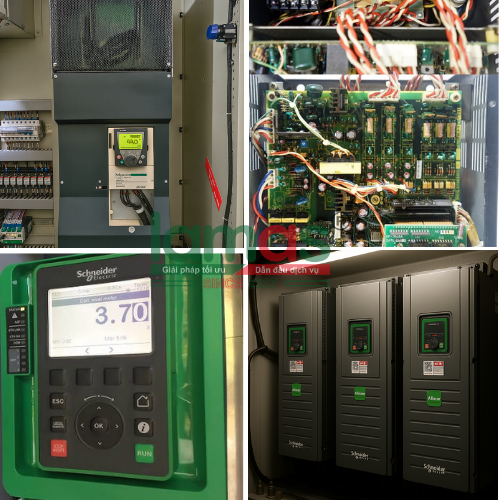

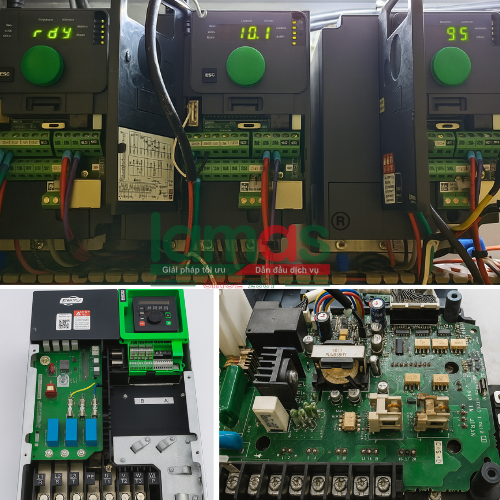

Sửa chữa biến tần Schneider tại Đồng Nai chuyên sâu, xử lý mọi dòng Altivar

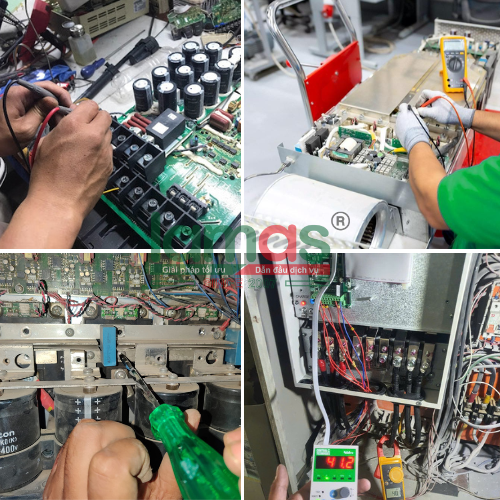

Sửa chữa biến tần Schneider tại Đồng Nai cần được thực hiện bởi kỹ thuật viên hiểu rõ từng dòng Altivar. Mỗi model Schneider có cấu trúc phần cứng và hệ thống điều khiển khác nhau. Vì vậy, cùng một mã lỗi chưa chắc có cùng nguyên nhân trên mọi model.
Công Ty TNHH Tự Động Lâm Gia Huy tiếp nhận sửa chữa biến tần Schneider nhiều thế hệ. Phạm vi gồm dòng máy nhỏ, dòng máy công nghiệp và dòng process công suất lớn. Đơn vị cũng tiếp nhận các biến tần Schneider đã ngừng thương mại.
Quá trình sửa chữa tập trung vào nguyên nhân gây lỗi thay vì chỉ xóa cảnh báo. Kỹ thuật viên kiểm tra nguồn, công suất, điều khiển và tải thực tế. Những trường hợp hỏng IGBT cũng được kiểm tra trước khi thay linh kiện.
Schneider hiện phân chia Altivar thành nhiều nhóm sản phẩm cho từng ứng dụng. Các nhóm này bao gồm Machine, Process và Medium Voltage. ATV6000 hiện hỗ trợ điện áp từ 2,3 kV đến 13,8 kV. Công suất của dòng này có thể đạt tới 20 MW.
Giới thiệu chung về dịch vụ sửa chữa biến tần Schneider

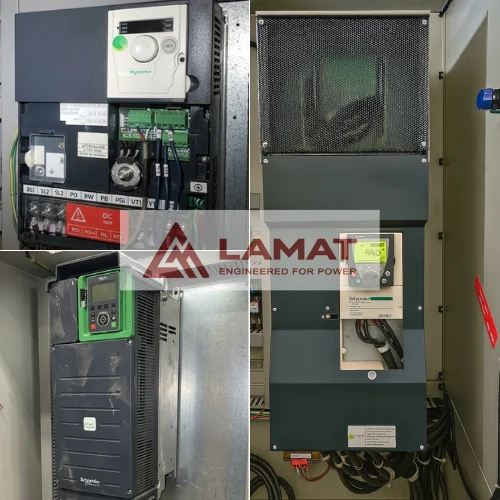

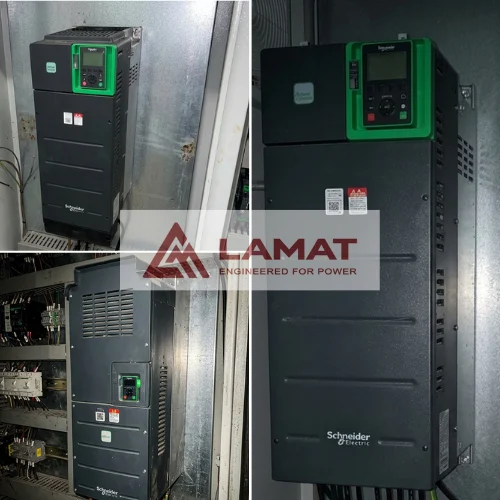

Sửa chữa biến tần Schneider nhiều thế hệ tại Đồng Nai
Lâm Gia Huy tiếp nhận nhiều dòng Altivar đang được sử dụng trong nhà máy. Phạm vi bao gồm ATV12, ATV212, ATV310 và ATV320. Các dòng ATV340, ATV610, ATV630 và ATV650 cũng được tiếp nhận.
Đơn vị còn xử lý ATV660, ATV680, ATV900, ATV930 và ATV950. Những dòng cũ như ATV31, ATV312, ATV38, ATV61 và ATV71 cũng được kiểm tra. Các dòng trung thế ATV6000 và ATV6100 được tiếp nhận theo điều kiện kỹ thuật.
ATV12 được Schneider thiết kế cho máy nhỏ và thiết bị thương mại. Dải công suất của ATV12 nằm trong khoảng 0,18 đến 4 kW. Dòng này phù hợp động cơ không đồng bộ ba pha 240 V.
ATV320 hướng tới các nhà chế tạo máy OEM. Dòng này hỗ trợ động cơ đồng bộ và không đồng bộ. Dải công suất được Schneider công bố từ 0,18 đến 15 kW.
ATV340 dành cho những ứng dụng máy có yêu cầu cao hơn. Dòng này hỗ trợ công suất từ 0,75 đến 75 kW. Thiết bị hướng tới ứng dụng heavy duty và yêu cầu an toàn.
Các model Schneider thường gặp trong nhà máy
Nhóm Altivar Machine gồm ATV12, ATV320 và ATV340. Đây là các dòng thường gặp trong máy OEM và dây chuyền sản xuất.
Nhóm Altivar Process gồm ATV600, ATV610, ATV630, ATV650, ATV660 và ATV680. Các dòng này thường phục vụ bơm, quạt, máy nén và quy trình công nghiệp.
Nhóm Altivar Process 900 gồm ATV900, ATV930, ATV950, ATV960 và ATV980. Đây là nhóm hướng đến những ứng dụng yêu cầu điều khiển động cơ cao.
Các dòng ATV6000 và ATV6100 thuộc nhóm biến tần trung thế. ATV6100 hiện có dải công suất từ 150 kW đến 13.500 kW. Dải điện áp được Schneider công bố từ 2,3 kV đến 11 kV. :
Nhận sửa biến tần Schneider đã ngừng thương mại
Nhiều nhà máy Đồng Nai vẫn đang sử dụng ATV61 và ATV71. Việc thiết bị ngừng thương mại không đồng nghĩa phải thay ngay.
Schneider đã công bố ATV61 kết thúc thương mại. Dòng ATV600 được đưa ra như giải pháp thay thế.
Tuy nhiên, thay mới chưa chắc là lựa chọn kinh tế nhất. Chi phí dừng máy và lập trình lại có thể rất lớn. Sửa chữa đúng phần hỏng giúp doanh nghiệp duy trì hệ thống hiện hữu.
Bảng mã lỗi chi tiết, nguyên nhân, cách khắc phục
Mã lỗi công suất, quá dòng và quá tải
Các lỗi công suất thường gây dừng máy đột ngột. Nguyên nhân cần được xác định từ tải đến mạch công suất.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
OCF – Overcurrent – Quá dòng |
Thông số động cơ không phù hợp. Tải tăng đột ngột hoặc cơ cấu bị kẹt. Cũng có thể xuất hiện khi tăng tốc quá nhanh. | Kiểm tra thông số motor và tải. Kiểm tra thời gian tăng tốc. Đo dòng thực tế. Kiểm tra cách điện khi cần. |
OLF – Motor overload – Quá tải động cơ |
Động cơ làm việc vượt tải trong thời gian dài. Thông số bảo vệ nhiệt có thể chưa phù hợp. | Đo dòng động cơ khi chạy tải. Kiểm tra cơ cấu truyền động. Kiểm tra dòng định mức và tham số nhiệt. |
OLC – Proc.Overload Flt – Lỗi quá tải quá trình |
Tải quá trình vượt giới hạn cài đặt. Hệ thống có thể đang vận hành ngoài điều kiện thiết kế. | Kiểm tra tải và mô-men. Kiểm tra giới hạn quá tải. Kiểm tra nguyên nhân khiến tải tăng bất thường. |
ObF – Overbraking – Quá hãm |
Năng lượng tái sinh tăng mạnh khi giảm tốc. Thời gian giảm tốc có thể đang đặt quá ngắn. | Tăng thời gian giảm tốc. Kiểm tra điện trở hãm. Kiểm tra chu kỳ hãm và tải có quán tính lớn. |
OHF – Drive overheat – Biến tần quá nhiệt |
Nhiệt độ biến tần tăng cao. Quạt làm mát có thể giảm hiệu suất. Tủ điện cũng có thể thiếu thông gió. | Kiểm tra quạt và đường gió. Vệ sinh khe thông gió. Đo nhiệt độ tủ. Kiểm tra tải và tần số đóng cắt. |
SOF – Overspeed – Quá tốc độ |
Tốc độ động cơ vượt giới hạn. Hệ thống điều khiển có thể mất ổn định. | Kiểm tra phản hồi tốc độ. Kiểm tra tham số điều khiển. Kiểm tra tải và hệ thống hãm. |

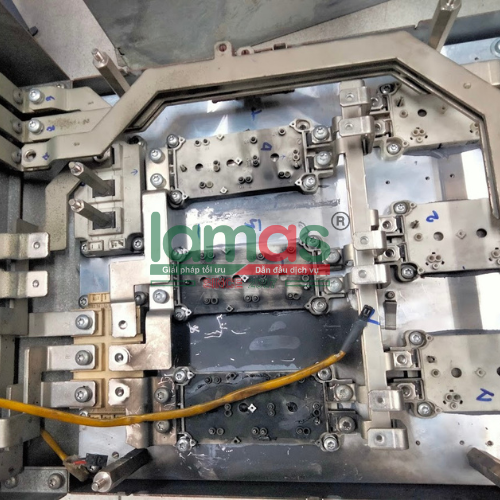

Mã lỗi ngắn mạch và phần công suất IGBT
Nhóm lỗi SCF cần đặc biệt thận trọng khi sửa chữa. Việc reset liên tục có thể làm hư hỏng nặng hơn.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
SCF1 – Motor short circuit – Ngắn mạch động cơ |
Cáp động cơ bị chạm chập. Cuộn dây motor có thể suy giảm cách điện. | Kiểm tra cáp U-V-W. Đo cách điện motor. Kiểm tra đầu nối và tình trạng cuộn dây. |
SCF3 – Ground short circuit – Chạm đất |
Đường công suất xuất hiện dòng rò xuống đất. Nguyên nhân thường nằm ở motor hoặc cáp. | Đo cách điện toàn tuyến. Kiểm tra motor và cáp. Kiểm tra hệ thống nối đất trước khi cấp nguồn. |
SCF4 – IGBT short circuit – Ngắn mạch IGBT |
Module công suất phát hiện tình trạng ngắn mạch. IGBT hoặc mạch kích có thể bị hỏng. | Kiểm tra module IGBT. Kiểm tra mạch driver. Kiểm tra nguyên nhân gây quá dòng trước khi thay IGBT. |
SCF5 – Motor short circuit – Lỗi ngắn mạch động cơ |
Mạch công suất phát hiện bất thường liên quan đầu ra động cơ. | Kiểm tra motor và cáp. Kiểm tra cách điện. Kiểm tra module công suất nếu lỗi vẫn xuất hiện. |
Mã lỗi nguồn và mất pha
Những lỗi này cần kiểm tra nguồn bằng thiết bị đo phù hợp. Không nên kết luận hỏng biến tần chỉ dựa trên màn hình.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
OSF – Mains overvoltage – Quá áp nguồn |
Điện áp nguồn vượt giới hạn cho phép. Nguồn cấp có thể dao động bất thường. | Đo điện áp từng pha. Kiểm tra nguồn cấp và thiết bị đóng cắt. Kiểm tra thời điểm phát sinh lỗi. |
PHF – Input phase loss – Mất pha đầu vào |
Một pha nguồn bị mất. Đầu nối hoặc thiết bị đóng cắt có thể tiếp xúc kém. | Kiểm tra CB và contactor. Đo điện áp giữa các pha. Kiểm tra terminal nguồn. |
OPF1 – 1 output phase loss – Mất một pha đầu ra |
Một pha đầu ra không đến được động cơ. Cáp hoặc terminal có thể bị lỗi. | Kiểm tra U-V-W. Kiểm tra cáp và đầu nối. Đo cuộn dây động cơ. |
OPF2 – 3out ph loss – Mất ba pha đầu ra |
Ba pha đầu ra không cấp đúng cho động cơ. Contactor đầu ra cũng có thể gây lỗi. | Kiểm tra mạch động lực. Kiểm tra contactor. Kiểm tra cáp và cấu hình bảo vệ. |
USF – Undervoltage – Thấp áp |
Điện áp nguồn giảm dưới ngưỡng bảo vệ. Nguồn nhà máy có thể không ổn định. | Đo điện áp khi tải hoạt động. Kiểm tra đường cấp nguồn. Kiểm tra sụt áp tại tủ điện. |
Mã lỗi truyền thông và phản hồi tốc độ
Hệ thống hiện đại thường kết nối biến tần với PLC và HMI. Vì vậy, lỗi truyền thông cần kiểm tra toàn bộ mạng.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
CnF – Network fault – Lỗi mạng |
Biến tần mất kết nối với mạng điều khiển. Card truyền thông hoặc dây mạng có thể lỗi. | Kiểm tra dây mạng và card. Kiểm tra cấu hình timeout. Kiểm tra nhiễu và tiếp địa. |
COF – CAN com. – Gián đoạn CANopen |
Truyền thông CANopen bị gián đoạn. Thiết bị master hoặc đường truyền có thể gặp vấn đề. | Kiểm tra bus CANopen. Kiểm tra đầu nối và cấu hình node. Kiểm tra điện trở kết thúc mạng. |
SLF1 – Modbus com. – Gián đoạn Modbus |
Kết nối Modbus bị gián đoạn. Tốc độ truyền hoặc địa chỉ có thể cấu hình sai. | Kiểm tra RS485. Kiểm tra địa chỉ và baud rate. Kiểm tra dây chống nhiễu. |
SLF2 – PC com. – Gián đoạn PC Software |
Phần mềm máy tính không còn giao tiếp với biến tần. | Kiểm tra cáp giao tiếp. Kiểm tra phần mềm và bộ chuyển đổi. Kiểm tra cổng truyền thông. |
SLF3 – HMI com. – Gián đoạn HMI |
Terminal HMI mất liên lạc với biến tần. | Kiểm tra dây HMI. Kiểm tra nguồn cấp. Kiểm tra giao tiếp tại terminal. |
SPF – Speed fdback loss – Mất phản hồi tốc độ |
Tín hiệu encoder hoặc xung phản hồi bị mất. Encoder cũng có thể mất nguồn. | Kiểm tra encoder và dây tín hiệu. Kiểm tra nguồn encoder. Kiểm tra card phản hồi. |
Mã lỗi nội bộ và tự động nhận dạng động cơ
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
tnF – Auto-tuning – Lỗi tự động nhận dạng |
Động cơ không phù hợp. Motor có thể đang quay khi thực hiện autotuning. | Kiểm tra thông số motor. Đảm bảo motor đứng yên. Kiểm tra contactor đầu ra. |
InF9 – Current measurement circuit – Lỗi mạch đo dòng |
Mạch đo dòng phát hiện giá trị bất thường. Cảm biến hoặc bo công suất có thể lỗi. | Kiểm tra mạch cảm biến. Đo phần công suất. Kiểm tra bo điều khiển khi cần. |
InFb – Internal thermal sensor detected fault – Lỗi cảm biến nhiệt |
Cảm biến nhiệt nội bộ hoạt động không chính xác. Mạch cảm biến có thể hở hoặc chập. | Kiểm tra cảm biến và đường tín hiệu. Kiểm tra bo mạch liên quan. |
InFE – Internal CPU – Lỗi CPU nội bộ |
Bộ xử lý bên trong phát hiện lỗi. Nguyên nhân có thể liên quan bo điều khiển. | Ngắt nguồn đúng quy trình. Khởi động lại và kiểm tra lỗi. Nếu lỗi lặp lại, kiểm tra bo CPU. |
CrF1 – Precharge – Lỗi mạch nạp trước |
Mạch precharge không hoạt động đúng. Relay hoặc điện trở nạp có thể bị hỏng. | Kiểm tra relay và điện trở nạp. Kiểm tra nguồn DC bus. Kiểm tra mạch công suất. |
Vì sao không tự ý sửa biến tần Schneider?
Nguy cơ cháy nổ và điện giật
Biến tần có tụ DC bus lưu trữ năng lượng sau khi ngắt nguồn. Người sửa chữa có thể gặp điện áp nguy hiểm.
Tài liệu Schneider yêu cầu chờ thời gian xả điện trước khi thao tác. Điện áp DC bus cần được đo xác nhận trước sửa chữa.
Việc chạm nhầm cực DC bus có thể gây hồ quang rất mạnh. Sai thao tác cũng có thể phá hỏng module IGBT.

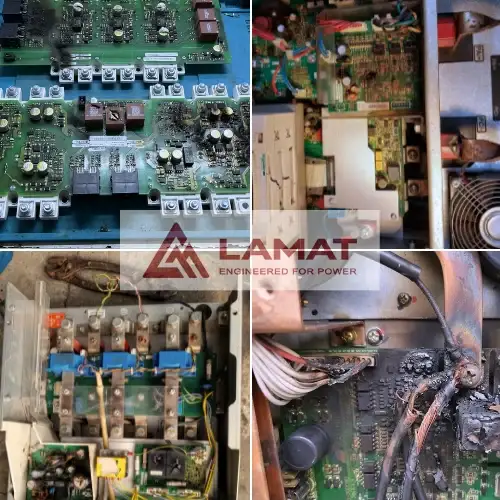

Thiệt hại thiết bị nghiêm trọng hơn
Một biến tần báo OCF chưa chắc đã hỏng IGBT. Lỗi có thể bắt nguồn từ tải hoặc tham số motor.
Với SCF1, cần kiểm tra động cơ trước khi kết luận hỏng công suất. Nếu bỏ qua nguyên nhân, linh kiện mới có thể tiếp tục hỏng.
Sửa chữa chuyên nghiệp phải xác định nguyên nhân trước khi thay thế linh kiện. Đây là yếu tố giúp giảm chi phí cho nhà máy.
Lí do nên chọn Công Ty TNHH Tự Động Lâm Gia Huy?
Kinh nghiệm xử lý nhiều dòng Schneider
Lâm Gia Huy không chỉ tiếp nhận một vài model Altivar phổ biến. Đội ngũ xử lý cả thiết bị đời mới và thiết bị đời cũ.
ATV12 cần cách tiếp cận khác ATV340. ATV630 cũng có yêu cầu kiểm tra khác ATV930. Biến tần trung thế lại cần quy trình hoàn toàn riêng.
Chẩn đoán theo nguyên nhân thực tế
Kỹ thuật viên không thay linh kiện chỉ dựa trên mã lỗi. Mã lỗi được kết hợp với lịch sử vận hành và tình trạng tải.
Thông tin từ khách hàng giúp rút ngắn thời gian khoanh vùng lỗi. Hình ảnh màn hình cũng rất hữu ích trong bước tiếp nhận.
Ưu tiên sửa chữa thay vì thay mới
Không phải biến tần lỗi nào cũng cần thay toàn bộ. Nhiều trường hợp chỉ hỏng một linh kiện hoặc một mạch chức năng.
Sửa đúng phần hỏng giúp giảm chi phí đầu tư cho doanh nghiệp. Phương án thay mới chỉ nên đưa ra khi sửa chữa không còn hiệu quả.
Quy trình sửa biến tần tại Lâm Gia Huy
Kiểm tra model và tình trạng ban đầu
Kỹ thuật viên xác nhận model, công suất và điện áp biến tần. Mã lỗi và tình trạng hiển thị được ghi nhận trước khi tháo máy.
Lịch sử lỗi giúp xác định biến tần gặp vấn đề đột ngột hay kéo dài. Điều kiện tải cũng được xem xét trong bước này.

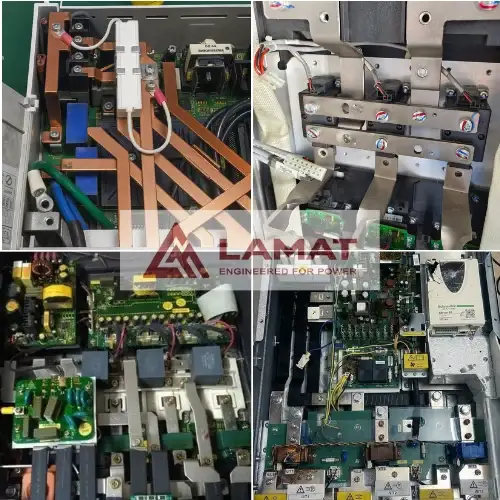

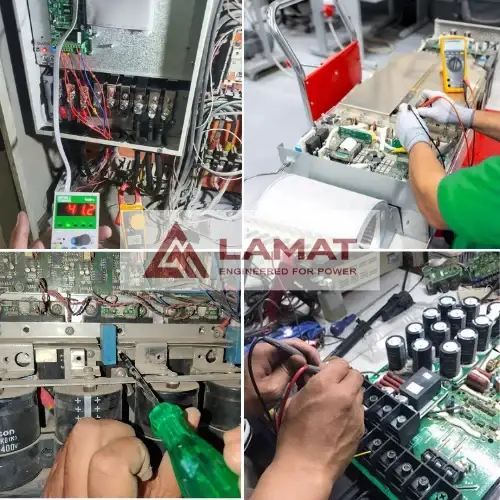

Đo kiểm phần công suất và điều khiển
Biến tần được kiểm tra module diode, IGBT và mạch DC bus. Các bo điều khiển cũng được kiểm tra khi cần thiết.
Đối với lỗi truyền thông, đường giao tiếp được kiểm tra độc lập. Với lỗi quá dòng, tải và động cơ cũng được kiểm tra.
Chạy thử và kiểm tra trước bàn giao
Sau sửa chữa, biến tần được kiểm tra lại các chức năng chính. Các trạng thái chạy và dừng được đánh giá theo điều kiện phù hợp.
Thiết bị được bàn giao sau khi hoàn tất kiểm tra kỹ thuật. Khách hàng được trao đổi những lưu ý trong quá trình sử dụng.
Cam kết dịch vụ tại Lâm Gia Huy
Minh bạch về tình trạng và phương án sửa chữa
Lâm Gia Huy ưu tiên báo đúng tình trạng thiết bị sau khi kiểm tra. Những linh kiện cần thay được trao đổi trước khi thực hiện.
Khách hàng có thể biết rõ nguyên nhân và phương án xử lý. Điều này giúp doanh nghiệp chủ động ngân sách sửa chữa.
Hỗ trợ xử lý nhanh khi nhà máy dừng máy
Biến tần hỏng có thể khiến cả dây chuyền ngừng hoạt động. Vì vậy, tốc độ chẩn đoán có ảnh hưởng trực tiếp đến chi phí.
Lâm Gia Huy ưu tiên tiếp nhận những trường hợp ảnh hưởng sản xuất. Thời gian xử lý phụ thuộc mức độ hỏng và linh kiện cần thiết.
Các KCN phục vụ tại Đồng Nai và trên toàn quốc
Phục vụ các khu công nghiệp tại Đồng Nai
Dịch vụ sửa chữa biến tần Schneider tại Đồng Nai phục vụ nhiều nhóm nhà máy. Các ngành gồm cơ khí, nhựa, bao bì và thực phẩm.
Nhu cầu cũng xuất hiện tại nhà máy xử lý nước và hệ thống HVAC. Những dây chuyền này sử dụng biến tần với tần suất rất cao.
Tiếp nhận thiết bị từ nhiều tỉnh thành
Lâm Gia Huy có thể tiếp nhận thiết bị gửi về từ nhiều khu vực. Khách hàng nên gửi model và mã lỗi trước.
Thông tin này giúp kỹ thuật viên chuẩn bị phương án kiểm tra phù hợp. Hình ảnh tem máy cũng giúp hạn chế nhầm model.
Dịch vụ sửa chữa biến tần các thương hiệu khác
Biến tần Rockwell Automation và Allen-Bradley
Lâm Gia Huy tiếp nhận các dòng Allen-Bradley PowerFlex trong hệ thống tự động hóa. Các model gồm PowerFlex 4, PowerFlex 40 và PowerFlex 70.
Dịch vụ cũng hướng đến PowerFlex 700, PowerFlex 753 và PowerFlex 755. Việc sửa chữa tập trung vào mã lỗi và cấu trúc phần cứng.
Biến tần Mitsubishi Electric và Yaskawa
Đối với Mitsubishi Electric, Lâm Gia Huy tiếp nhận FR-D700 và FR-E700. Các dòng FR-A700, FR-A800 và FR-E800 cũng được kiểm tra.
Đối với Yaskawa, dịch vụ bao gồm J1000 và V1000. Các dòng A1000, GA500, GA700 và GA800 cũng được tiếp nhận.

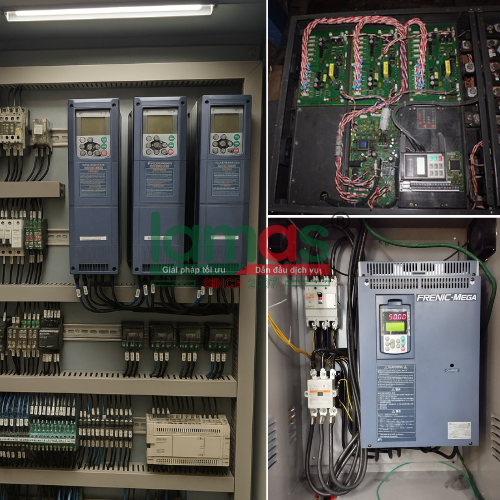

Biến tần Siemens, Omron và Fuji Electric
Nhóm Siemens gồm MICROMASTER 420, 430 và 440. Dịch vụ cũng tiếp nhận SINAMICS G110, G120, G120C và V20.
Nhóm Omron gồm 3G3JV, 3G3MV, 3G3MX2 và 3G3RX. Fuji Electric gồm FRENIC-Mini, FRENIC-Multi và FRENIC-Ace.
Các dòng FRENIC-Mega và FRENIC-Aqua cũng được tiếp nhận. Tình trạng thực tế sẽ quyết định phương án sửa chữa.
Biến tần Delta, INVT và LS Electric
Delta được tiếp nhận với các dòng VFD-E, VFD-EL và VFD-M. Các dòng VFD-C200 và CP2000 cũng thuộc phạm vi hỗ trợ.
INVT gồm GD10, GD20, GD200A, GD350 và GD270. LS Electric gồm iG5A, S100, H100, G100 và IS7.
Việc xác định đúng model giúp tránh áp dụng sai tài liệu kỹ thuật. Đây là bước rất quan trọng trước khi sửa chữa.
Câu hỏi thường gặp?
Thời gian sửa chữa biến tần Schneider mất bao lâu?
Thời gian phụ thuộc vào lỗi và tình trạng linh kiện. Lỗi tham số thường xử lý nhanh hơn lỗi phần công suất.
Những lỗi IGBT, nguồn hoặc CPU cần kiểm tra sâu hơn. Thời gian chính xác được xác định sau khi kiểm tra thiết bị.
Có thể sửa biến tần Schneider đời cũ không?
Có thể kiểm tra nhiều dòng Schneider đã ngừng thương mại. ATV61 là ví dụ đang được sử dụng tại nhiều hệ thống cũ.
Khả năng sửa phụ thuộc tình trạng bo mạch và linh kiện. Lâm Gia Huy sẽ đánh giá trước khi đề xuất phương án.
Có được bảo hành sau khi sửa không?
Thiết bị được áp dụng chính sách bảo hành theo hạng mục sửa chữa. Phạm vi bảo hành được trao đổi trước khi bàn giao.
Điều kiện bảo hành phụ thuộc lỗi đã xử lý và tình trạng vận hành. Khách hàng cần tuân thủ điều kiện sử dụng được hướng dẫn.
Kết luận
Chọn đúng đơn vị để giảm thời gian dừng máy
Biến tần Schneider không chỉ có một vài dòng ATV phổ biến. Hệ Altivar trải rộng từ thiết bị nhỏ đến biến tần trung thế.
ATV12 phù hợp thiết bị nhỏ với công suất đến 4 kW. ATV320 phục vụ nhiều máy OEM với công suất đến 15 kW.
ATV340 hướng đến ứng dụng máy yêu cầu hiệu suất và khả năng quá tải cao. ATV630 và ATV650 phục vụ nhiều ứng dụng process công nghiệp.
ATV6100 thuộc nhóm trung thế với dải công suất rất lớn. Dòng này phục vụ nước, khai khoáng, năng lượng và hóa chất.
Vì vậy, sửa biến tần Schneider cần dựa trên đúng model và đúng mã lỗi. Chẩn đoán đúng giúp hạn chế thay linh kiện không cần thiết.
Nếu doanh nghiệp đang cần sửa chữa biến tần Schneider tại Đồng Nai, hãy liên hệ Lâm Gia Huy. Đội ngũ sẽ kiểm tra tình trạng trước khi đưa ra phương án.
Công Ty TNHH Tự Động Lâm Gia Huy hướng đến giải pháp sửa chữa thực tế, minh bạch và hiệu quả. Mục tiêu cuối cùng là giúp dây chuyền sớm trở lại hoạt động ổn định.
