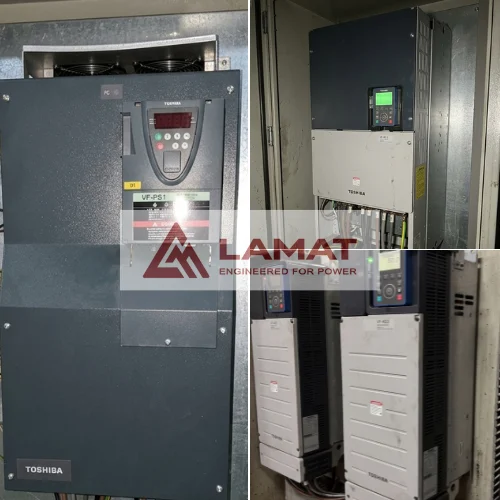

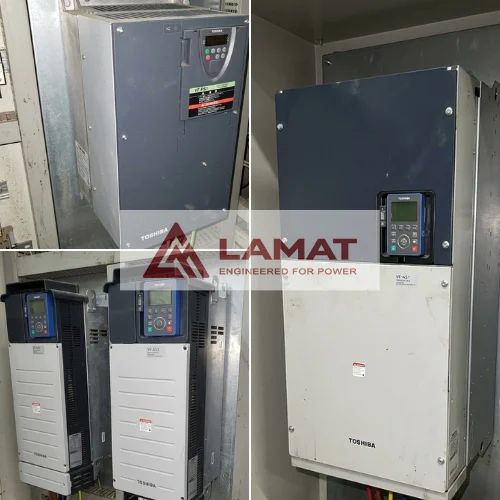

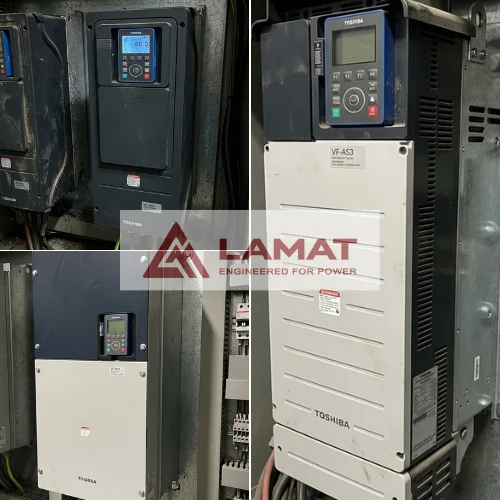

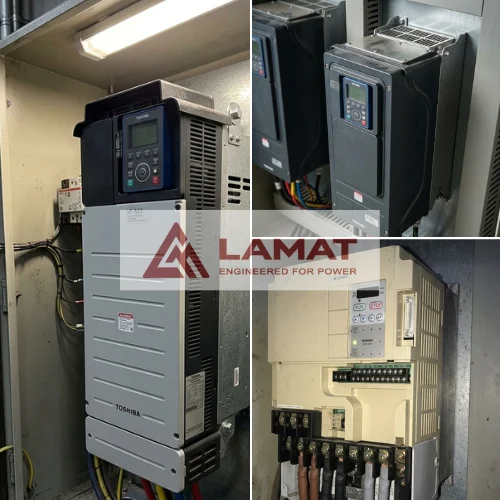

Giới thiệu chung về dịch vụ sửa chữa biến tần Toshiba tại Đồng Nai
Chẩn đoán sâu theo từng dòng biến tần Toshiba
Nhu cầu sửa chữa biến tần Toshiba tại Đồng Nai ngày càng cao tại các nhà máy sử dụng dây chuyền tự động hóa. Toshiba có nhiều dòng biến tần phục vụ những nhóm tải và cấp điện áp khác nhau. Ba tài liệu kỹ thuật được đối chiếu gồm TOSVERT VF-AS1, VF-AS3 và VF-PS1. VF-AS1 hỗ trợ các lớp điện áp 500V, 575V và 690V, với dải công suất lớn. VF-AS3 hỗ trợ điện áp 240V và 480V, với nhiều cấp công suất từ nhỏ đến lớn. VF-PS1 là dòng biến tần tải thay đổi, hỗ trợ công suất từ 0,4kW đến 630kW tùy cấp điện áp.
Không nên chỉ nhìn mã lỗi rồi thay linh kiện
Một mã lỗi Toshiba không phải lúc nào cũng xác định trực tiếp linh kiện bị hỏng. Mã OC1 của VF-AS3 có thể liên quan đến thời gian tăng tốc, đặc tính V/f, motor điện cảm thấp, lỗi chạm đất hoặc ảnh hưởng dòng rò của cáp motor dài. Mã OC2 cũng có thể xuất hiện khi thời gian giảm tốc quá ngắn hoặc hệ thống có vấn đề về motor và dây động lực. Vì vậy, việc sửa biến tần cần bắt đầu bằng kiểm tra nguồn, DC bus, mạch công suất, motor, cáp và tải. Sau đó mới xác định có cần thay IGBT, diode, tụ DC, cảm biến dòng hoặc board điều khiển hay không.
Bảng mã lỗi chi tiết, nguyên nhân, cách khắc phục
Nhóm lỗi quá dòng và chạm chập
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
OC1 — Overcurrent during acceleration
|
Thời gian ACC quá ngắn, V/f không phù hợp, motor có trở kháng thấp, tải tăng nhanh hoặc cáp motor dài gây ảnh hưởng dòng rò. VF-AS3 còn đề cập khả năng chạm đất và motor điện cảm thấp. | Kiểm tra ACC, Pt, vb và đặc tính motor, sau đó đo cách điện motor cùng cáp. Kiểm tra tải cơ khí và mạch công suất nếu lỗi tái diễn. |
OC2 — Overcurrent during deceleration
|
Thời gian dEC quá ngắn, motor có điện cảm thấp, tải có quán tính lớn, cáp dài hoặc đầu ra có vấn đề. | Tăng thời gian giảm tốc, kiểm tra motor, cáp, cơ cấu truyền động và xem xét lại công suất biến tần khi tải vượt khả năng. |
OC3 — Overcurrent during constant speed running
|
Tải thay đổi đột ngột, cơ cấu máy bị kẹt, motor điện cảm thấp, chạm đất hoặc dòng rò tăng do cáp motor dài. | Kiểm tra tải và cơ cấu truyền động, đo cách điện, kiểm tra dây U/T1, V/T2, W/T3 và đánh giá dòng ra trong thời điểm lỗi. |
OCA1 — Overcurrent (U-phase arm)
|
Toshiba xác định đây là lỗi IGBT trên nhánh U của mạch công suất bên trong. | Kiểm tra IGBT, diode, mạch kích và nguyên nhân chạm tải trước khi thay linh kiện công suất. |
OCA2 — Overcurrent (V-phase arm)
|
IGBT nhánh V có lỗi bên trong mạch công suất. | Đo kiểm IGBT và mạch kích, đồng thời kiểm tra tải và cách điện motor để tránh tái hỏng. |
OCA3 — Overcurrent (W-phase arm)
|
IGBT nhánh W gặp lỗi bên trong biến tần. | Kiểm tra IGBT, diode, mạch driver và nguyên nhân từ tải trước khi đưa thiết bị chạy lại. |
OCL — Overcurrent (load side at startup)
|
Có thể xuất hiện do ngắn mạch đầu ra, cách điện motor hoặc cáp không đạt, hoặc trở kháng motor quá thấp. | Kiểm tra dây đầu ra, cách điện và motor. Không nên chỉ reset lỗi rồi cho hệ thống chạy lại. |
OCr — Overcurrent (Braking resistor)
|
Điện trở hãm bị ngắt, trị số điện trở thấp hơn mức cho phép, đấu dây sai hoặc mạch IGBT hãm bị lỗi. | Kiểm tra điện trở hãm, dây PB và PC/-, trị số điện trở và mạch điều khiển hãm. |
VF-AS3 xác định rõ OC1, OC2 và OC3 có thể liên quan đến cấu hình vận hành, motor, tải, chạm đất và cáp motor dài. Toshiba cũng xác định OCA1, OCA2 và OCA3 là lỗi IGBT theo từng pha.
Nhóm lỗi quá tải, quá nhiệt và điện trở hãm
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
OL1 — Overload (Inverter)
|
Tăng tốc đột ngột, thời gian ACC ngắn, V/f không phù hợp, DC braking lớn hoặc tải vượt công suất định mức. | Tăng ACC, kiểm tra Pt, điều chỉnh F251 và F252 khi phù hợp, đồng thời đánh giá lại công suất biến tần. |
OL2 — Overload (Motor)
|
Motor bị kẹt, tải cơ khí quá lớn, chạy tốc độ thấp lâu hoặc thông số bảo vệ nhiệt không phù hợp. | Kiểm tra cơ khí, dòng motor, OLM và tHrA, sau đó cấu hình lại theo đặc tính thực tế của động cơ. |
OL3 — Overload (IGBT)
|
Tải lớn khi chạy ở vùng tần số thấp, carrier frequency cao hoặc motor được khởi động lại khi đang quay. | Giảm tải, giảm carrier frequency, tăng tần số khi phù hợp và kiểm tra F601 cùng F301. |
OLr — Overload (Braking resistor)
|
Năng lượng tái sinh lớn, tỷ lệ hãm cao hoặc thời gian giảm tốc quá ngắn. | Tăng dEC, kiểm tra điện trở hãm và lựa chọn điện trở có công suất phù hợp hơn. |
OH — Overheat
|
Quạt làm mát hỏng, môi trường quá nóng, đường gió bị nghẹt hoặc thiết bị phát nhiệt đặt quá gần. | Kiểm tra quạt, làm sạch đường gió, cải thiện thông gió tủ và giảm nhiệt độ môi trường. |
OH2 — External thermal trip
|
Biến tần nhận tín hiệu trip nhiệt từ mạch bảo vệ bên ngoài. | Kiểm tra motor, cảm biến nhiệt, relay nhiệt và tín hiệu đưa vào ngõ thermal trip. |
VF-AS3 xác định OL1 là quá tải inverter, OL2 là quá tải motor và OL3 là quá tải IGBT. Toshiba cũng nêu nguyên nhân và biện pháp cụ thể cho nhóm lỗi này.
Nhóm lỗi quá áp, mất pha và lỗi nguồn
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
OP1 — Overvoltage during acceleration
|
Điện áp nguồn cao, nguồn dao động mạnh, hệ thống có tụ bù công suất lớn hoặc thiết bị thyristor dùng chung nguồn. | Đo điện áp thực tế, kiểm tra biến động nguồn và xem xét dùng input AC reactor khi phù hợp. |
OP2 — Overvoltage during deceleration
|
Thời gian giảm tốc quá ngắn, năng lượng tái sinh lớn, điện áp nguồn cao hoặc chế độ giới hạn quá áp bị tắt. | Tăng dEC, bật chức năng giới hạn quá áp khi thích hợp và dùng braking resistor khi năng lượng tái sinh lớn. |
OP3 — Overvoltage during constant speed running
|
Điện áp nguồn dao động, tải kéo ngược motor, hệ thống có tụ bù đóng cắt hoặc nguồn có cấu hình grounding đặc biệt. | Kiểm tra nguồn, grounding capacitor, tình trạng tái sinh và điện trở hãm. |
EPHI — Input phase loss
|
Một pha nguồn đầu vào bị mất hoặc đường dây, MCCB, contactor và đầu nối có vấn đề. | Đo đủ ba pha R/L1, S/L2, T/L3 và kiểm tra toàn bộ thiết bị đóng cắt đầu vào. |
EPHO — Output phase loss
|
Một pha đầu ra bị mất hoặc dòng motor quá thấp, khiến chức năng phát hiện mất pha tác động. | Kiểm tra U/T1, V/T2, W/T3, cáp motor, đầu nối và thông số F605. |
UP1 — Undervoltage (main circuit power supply)
|
Điện áp nguồn chính giảm dưới ngưỡng phát hiện hoặc nguồn bị sụt áp trong quá trình vận hành. | Kiểm tra điện áp nguồn, MCCB, contactor, đầu nối và chất lượng nguồn tại thời điểm trip. |
VF-AS3 xác định EPHI là mất pha đầu vào và EPHO là mất pha đầu ra. Toshiba cũng quy định OP1, OP2, OP3 và UP1 trong nhóm lỗi nguồn và DC bus.
Nhóm lỗi bộ nhớ, CPU, truyền thông và auto-tuning
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
Err2 — RAM fault
|
Toshiba xác định đây là lỗi Control RAM bên trong inverter. | Không nên tiếp tục reset nhiều lần. Cần kiểm tra board điều khiển và liên hệ đơn vị sửa chữa chuyên sâu. |
Err3 — ROM fault
|
Lỗi Control ROM bên trong inverter. | Kiểm tra board điều khiển, firmware và tình trạng nguồn nuôi logic. |
Err4 — CPU1 fault A
|
Toshiba xác định đây là Control CPU fault bên trong biến tần. | Kiểm tra board CPU, nguồn logic và các thành phần liên quan trước khi quyết định sửa hoặc thay board. |
Err5 — Communication time-out (RS485)
|
Giao tiếp RS485 bị timeout do thiết bị, dây truyền thông hoặc cấu hình giao tiếp. | Kiểm tra dây RS485, thiết bị master, thông số tốc độ, parity, địa chỉ và tình trạng đầu nối. |
Err6 — Gate array fault
|
Gate Array bên trong biến tần bị lỗi. | Kiểm tra board điều khiển và nguồn logic. Đây là nhóm lỗi cần xử lý ở cấp bo mạch. |
Err7 — Current detector fault
|
Bộ phát hiện dòng đầu ra bị lỗi hoặc tín hiệu đo dòng bất thường. | Kiểm tra cảm biến dòng, mạch khuếch đại và đường tín hiệu phản hồi dòng. |
Err8 — Communication time-out (option)
|
Module truyền thông tùy chọn không đáp ứng đúng thời gian. | Kiểm tra module option, dây truyền thông và thiết bị phía đối tác. |
Err9 — Panel disconnection during run
|
Cáp kết nối giữa biến tần và operation panel hoặc extension panel bị ngắt. | Kiểm tra đầu nối, cáp panel và trạng thái cơ khí của connector. |
Etn — Auto-tuning error
|
Thông số motor không phù hợp, motor quay khi tuning hoặc tần số đầu ra không tăng đúng yêu cầu. | Kiểm tra thông số motor, đảm bảo motor đứng yên và thực hiện tuning lại đúng quy trình. |
Etn1 — Auto-tuning error 1
|
Motor chưa kết nối, kết nối sai tải hoặc thông số tốc độ motor không phù hợp. | Kiểm tra motor và đặt F417 đúng theo thông số nameplate. |
Etn2 — Auto-tuning error 2
|
Thông số motor không tương thích với đặc tính thực tế của motor. | Kiểm tra vL, vLv, F405, F415 và F417 rồi tuning lại. |
Etn3 — Auto-tuning error 3
|
vL hoặc F417 không phù hợp với motor, hoặc nguồn chưa được cấp đúng. | Điều chỉnh thông số theo nameplate và kiểm tra nguồn trước khi auto-tuning. |
EtyP — Inverter type error
|
Có lỗi nội bộ hoặc board mạch đã được thay thế nhưng chưa khởi tạo đúng typeform. | Kiểm tra lỗi nội bộ và thực hiện khởi tạo typeform theo đúng hướng dẫn Toshiba. |
Toshiba xác nhận Err2 đến Err9 liên quan RAM, ROM, CPU, Gate Array, cảm biến dòng, truyền thông và panel. Các lỗi Etn, Etn1, Etn2, Etn3 và EtyP cũng được mô tả riêng trong phần trip information.
Vì sao không tự ý sửa biến tần Toshiba?
Nguy cơ cháy nổ và điện giật
Biến tần Toshiba chứa mạch nguồn một chiều có mức điện áp nguy hiểm ngay cả sau khi ngắt nguồn. VF-AS1 yêu cầu ngắt toàn bộ nguồn, chờ ít nhất 15 phút, kiểm tra đèn charge và đo điện áp DC bus dưới 45V trước khi đấu dây. Toshiba cũng yêu cầu công việc điện phải do người có chuyên môn thực hiện. VF-AS3 cũng yêu cầu xác nhận đã chờ đủ 15 phút và điện áp mạch DC chính không vượt quá 45V.
Thiệt hại thiết bị nghiêm trọng hơn
Nếu chỉ thấy OC1 rồi thay IGBT, nguyên nhân thực sự có thể vẫn nằm ở motor hoặc cáp. Nếu chỉ thấy OP2 rồi tăng dEC, hệ thống vẫn có thể tái phát khi tải tạo năng lượng tái sinh lớn. Toshiba xác định nhiều mã lỗi có nguyên nhân liên quan đồng thời đến motor, tải, dây động lực, thông số và mạch công suất. Vì vậy, việc sửa đúng phải xử lý nguyên nhân gốc thay vì chỉ xóa trip.
Lí do nên chọn Công Ty TNHH Tự Động Lâm Gia Huy để sửa chữa biến tần
Kinh nghiệm và chuyên môn sâu rộng
Đối với biến tần Toshiba, kinh nghiệm sửa chữa cần đi cùng khả năng đọc manual và phân tích mạch. Một kỹ thuật viên cần phân biệt lỗi tải, lỗi wiring, lỗi cảm biến và lỗi IGBT. Các dòng VF-AS1, VF-AS3 và VF-PS1 có khác biệt về cấu hình và chức năng. VF-AS1 hỗ trợ nhiều chức năng bảo vệ như quá dòng, quá áp, quá nhiệt, quá tải, chạm đất, lỗi CPU, EEPROM, RAM và ROM. Vì vậy, phương pháp sửa chữa phải dựa trên đúng dòng máy và đúng mã lỗi.

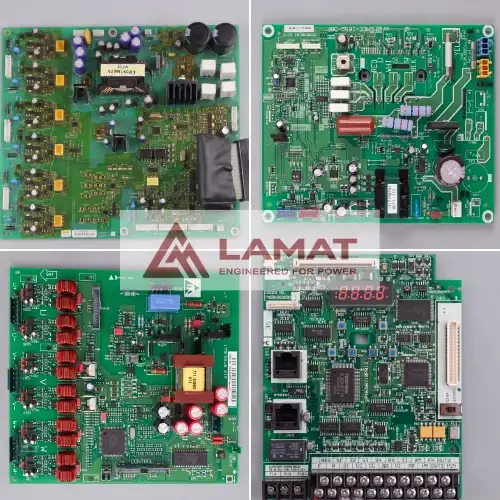

Linh kiện chính hãng và tương đương chất lượng cao
Linh kiện công suất không nên được lựa chọn chỉ dựa vào kích thước hoặc thông số dòng điện danh nghĩa. IGBT, diode, tụ DC, relay, quạt và cảm biến dòng phải phù hợp với cấu trúc board. Đặc biệt, lỗi OCA1, OCA2 và OCA3 cần kiểm tra toàn bộ mạch công suất thay vì chỉ đổi module IGBT. Toshiba xác nhận các lỗi này liên quan trực tiếp đến IGBT từng nhánh pha.
Quy trình sửa biến tần tại Lâm Gia Huy

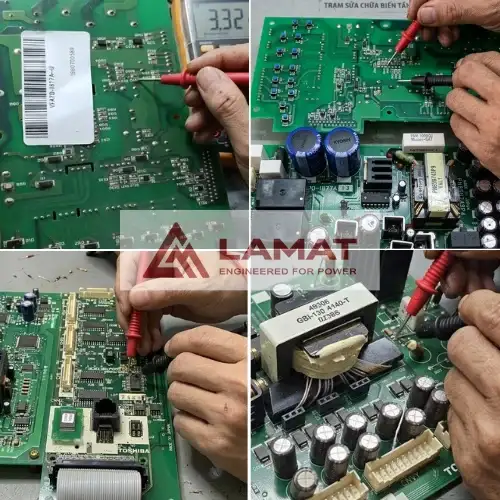

Kiểm tra và đánh giá ban đầu
Kỹ thuật viên cần ghi nhận model, công suất, cấp điện áp và mã lỗi trước khi cấp nguồn. Sau đó kiểm tra ngoại quan, quạt, tụ DC, cầu diode, IGBT, board điều khiển và đầu nối. Với lỗi OC, cần đo motor và cáp. Với lỗi OP, cần phân tích nguồn và năng lượng tái sinh. Với lỗi EPHI hoặc EPHO, cần đo trực tiếp từng pha. Đây là bước giúp phân biệt lỗi thiết bị với lỗi do hệ thống bên ngoài.

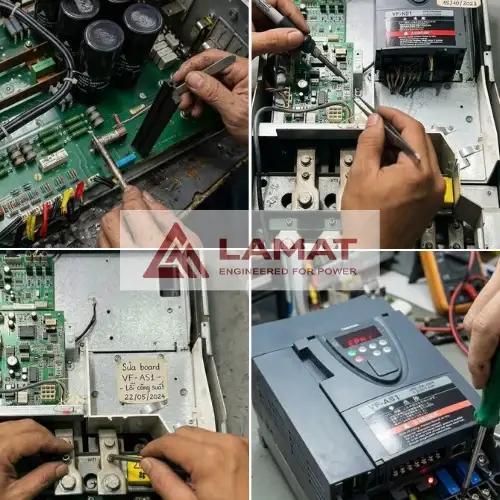

Báo giá và tiến hành sửa chữa
Sau khi xác định nguyên nhân, phương án sửa chữa được lập theo từng cấp mạch. Board điều khiển chỉ nên xử lý khi phép đo cho thấy lỗi thuộc khối logic hoặc phản hồi. Board công suất cần được kiểm tra cả IGBT, driver và mạch bảo vệ. Với lỗi OCr, phải kiểm tra cả điện trở hãm, dây đấu và mạch IGBT hãm. Toshiba quy định rõ OCr có thể phát sinh khi điện trở hãm bị ngắt, trị số không phù hợp hoặc mạch điều khiển hãm gặp lỗi.

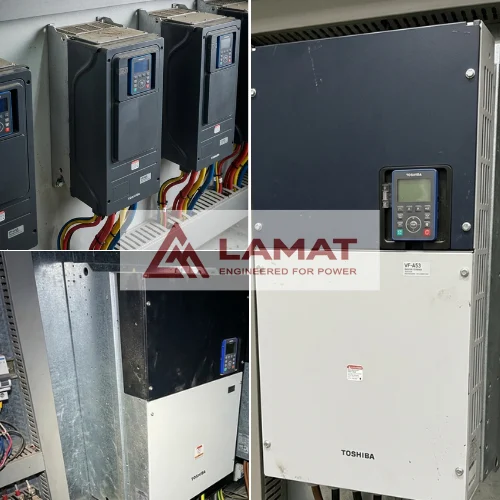

Kiểm tra tải thực tế và bàn giao
Sau sửa chữa, biến tần cần được chạy kiểm tra và theo dõi dòng, điện áp, nhiệt độ cùng trạng thái vận hành. VF-AS3 có khả năng lưu lịch sử trip và ghi nhiều thông tin tại thời điểm lỗi. Các dữ liệu gồm tần số, dòng ra, điện áp vào, điện áp ra, nhiệt độ trong biến tần và thời gian hoạt động. Đây là cơ sở hữu ích để xác minh thiết bị hoạt động ổn định trước khi bàn giao.
Cam kết dịch vụ tại Lâm Gia Huy
Bảo hành dài hạn và uy tín
Chất lượng sửa chữa không chỉ nằm ở việc biến tần chạy lại sau khi sửa. Thiết bị cần duy trì độ ổn định khi vận hành trong môi trường công nghiệp. Hồ sơ sửa chữa nên ghi rõ tình trạng ban đầu, hạng mục đã xử lý và linh kiện đã thay thế. Cách làm này giúp doanh nghiệp dễ theo dõi thiết bị trong những lần bảo trì tiếp theo.
Sửa chữa biến tần nhanh chóng
Trong dây chuyền tự động hóa, một biến tần dừng có thể kéo theo nhiều thiết bị dừng theo. Vì vậy, tốc độ xử lý cần đi cùng độ chính xác. Thông tin model và mã lỗi gửi trước sẽ giúp kỹ thuật viên định hướng chẩn đoán nhanh hơn. Với các lỗi phổ biến như OC1, OC2, OL1, OL2, OH hoặc EPHI, việc chuẩn bị thông tin đầy đủ giúp rút ngắn đáng kể thời gian kiểm tra.
Các KCN phục vụ tại Đồng Nai và trên toàn quốc
Phục vụ rộng khắp Đồng Nai
Dịch vụ sửa chữa biến tần Toshiba tại Đồng Nai phù hợp với nhà máy tại Biên Hòa, Long Thành, Nhơn Trạch, Trảng Bom và các khu công nghiệp lân cận. Những hệ thống quạt, bơm, băng tải, máy nén, máy ép và máy sản xuất đều có thể sử dụng biến tần Toshiba. Khi gửi thiết bị hoặc yêu cầu kỹ thuật, khách hàng nên cung cấp ảnh nameplate, mã lỗi và video hiện tượng. Thông tin này giúp xác định đúng dòng biến tần ngay từ đầu.
Hỗ trợ khách hàng toàn quốc
Lâm Gia Huy triển khai nội dung dịch vụ sửa chữa biến tần theo nhiều thương hiệu và khu vực. Với các doanh nghiệp có nhiều nhà máy, việc chuẩn hóa hồ sơ thiết bị giúp thuận lợi hơn khi xử lý sự cố. Model, công suất, mã lỗi và lịch sử sửa chữa nên được lưu lại cho từng biến tần. Đây cũng là dữ liệu cần thiết khi phân tích lỗi tái diễn.
Dịch vụ sửa chữa biến tần hãng khác

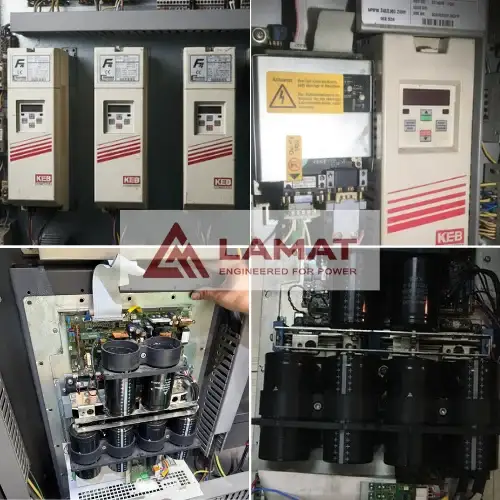

Sửa chữa biến tần xuất xứ Châu Âu, Mỹ

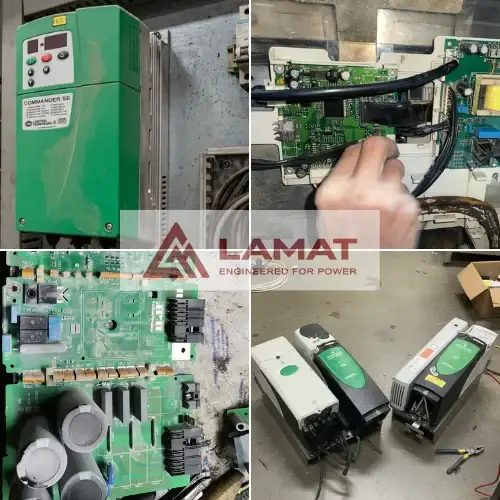

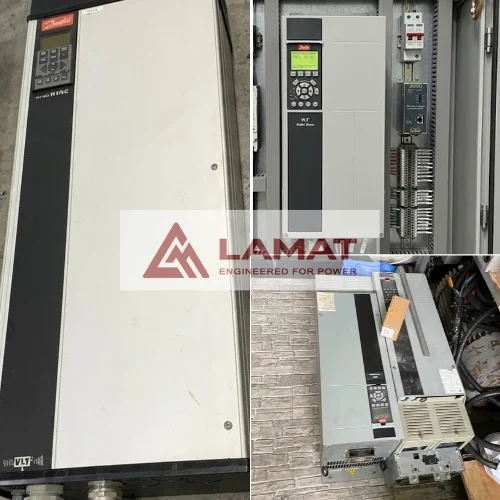

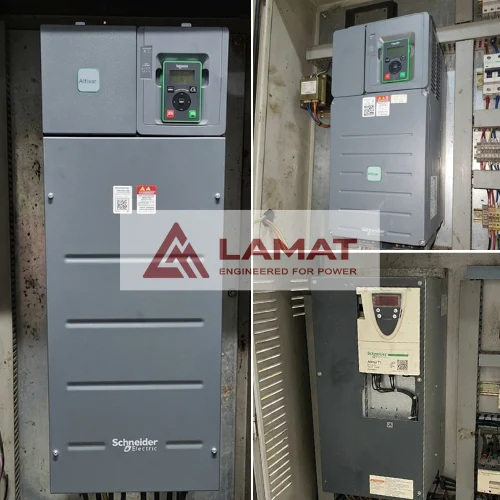

Ngoài Toshiba, dịch vụ sửa chữa còn có thể áp dụng cho nhiều thương hiệu công nghiệp khác như ABB, Siemens, Schneider, Danfoss, Vacon, SEW, Lenze, Nidec, Rockwell, Allen-Bradley, Parker, KEB, Rexroth, Baumuller và Control Techniques. Mỗi hãng có cấu trúc lỗi và quy trình chẩn đoán riêng, nên không thể áp dụng một bảng lỗi chung cho mọi dòng.

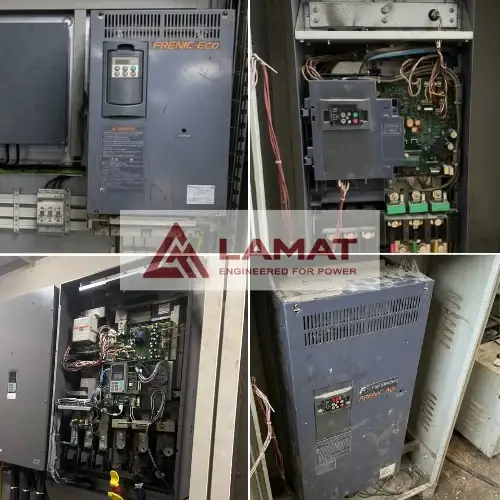

Sửa chữa biến tần xuất xứ Nhật Bản

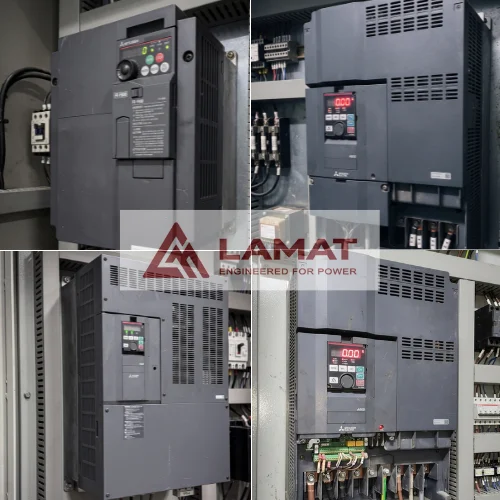

Các thương hiệu Nhật Bản phổ biến trong nhà máy gồm Toshiba-TMEIC, Mitsubishi, Yaskawa, Fuji Electric, Hitachi, Omron, Meiden, Sanken và Nidec. Khi sửa chữa, việc xác định đúng series và firmware rất quan trọng. Một mã lỗi tương tự nhau nhưng có thể có nguyên nhân khác nhau giữa từng thế hệ.
Sửa chữa biến tần Hàn Quốc, Đài Loan, Trung Quốc
Nhóm thương hiệu này gồm LS Electric, Hyundai, Samsung, Teco, Delta, Shilin, INVT, INOVANCE, Veichi, Powtran, Vicruns, Sinee, Eura, Senlan, V&T, Holip, Gtake, Zoncn và Easy. Khi tiếp nhận thiết bị, kỹ thuật viên cần xác định đúng model và cấp điện áp trước khi tra lỗi.
Câu hỏi thường gặp?
Thời gian sửa chữa mất bao lâu?
Thời gian sửa chữa phụ thuộc trực tiếp vào mức độ hư hỏng và tình trạng linh kiện. Lỗi quạt, nguồn phụ hoặc đầu nối thường dễ xác định hơn lỗi CPU. Lỗi IGBT cần kiểm tra thêm motor, cáp và mạch kích. Lỗi EEPROM, RAM, ROM hoặc CPU thường cần kiểm tra board sâu hơn. Vì vậy, thời gian chính xác chỉ nên xác định sau khi thiết bị được kiểm tra thực tế.
Có được bảo hành sau khi sửa không?
Thời gian bảo hành phụ thuộc vào hạng mục sửa chữa và linh kiện thay thế. Khi bàn giao, doanh nghiệp nên nhận đầy đủ thông tin về nguyên nhân lỗi, linh kiện đã xử lý và phạm vi bảo hành. Đây là yếu tố quan trọng để quản lý thiết bị lâu dài và hạn chế sự cố lặp lại.
Kết luận
Chẩn đoán đúng giúp bảo vệ cả biến tần và dây chuyền
Sửa chữa biến tần Toshiba tại Đồng Nai không nên dừng lại ở việc xóa mã lỗi rồi cho thiết bị chạy lại. OC1 có thể bắt nguồn từ ACC, V/f, motor, tải, chạm đất hoặc cáp dài. OP2 có thể liên quan giảm tốc, năng lượng tái sinh hoặc nguồn điện không ổn định. OH có thể bắt nguồn từ quạt, nhiệt độ môi trường hoặc đường gió bị nghẹt. EPHI và EPHO lại yêu cầu kiểm tra trực tiếp hệ thống dây nguồn và dây motor. Những nguyên nhân này đều được Toshiba mô tả cụ thể trong tài liệu kỹ thuật.
Với Công Ty TNHH Tự Động Lâm Gia Huy, mục tiêu của việc sửa chữa không chỉ là giúp biến tần hoạt động trở lại. Mục tiêu quan trọng hơn là xác định đúng nguyên nhân, sửa đúng mạch và giảm nguy cơ lỗi tái phát. Khi biến tần Toshiba gặp sự cố, khách hàng nên cung cấp model, công suất, mã lỗi và hình ảnh nameplate. Đây là những dữ liệu giúp quá trình tư vấn kỹ thuật nhanh và chính xác hơn.
