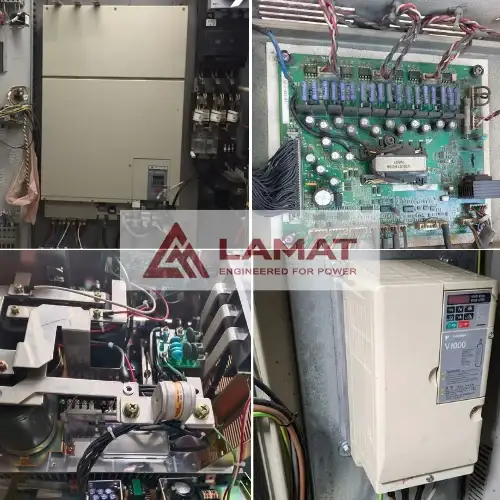

Sửa chữa biến tần Yaskawa tại Đồng Nai – Chẩn đoán đúng lỗi, sửa đúng nguyên nhân
Giới thiệu chung về dịch vụ sửa chữa biến tần Yaskawa
Biến tần Yaskawa và yêu cầu sửa chữa chuyên sâu
Biến tần Yaskawa đang được sử dụng trong nhiều dây chuyền sản xuất công nghiệp. Thiết bị đảm nhiệm việc điều khiển tốc độ và mô-men động cơ. Khi biến tần gặp lỗi, dây chuyền có thể dừng đột ngột. Thiệt hại lúc này không chỉ nằm ở thiết bị. Doanh nghiệp còn có thể chịu tổn thất về sản lượng và thời gian giao hàng. Vì vậy, sửa chữa cần tập trung vào nguyên nhân gây lỗi. Không nên chỉ xóa mã lỗi rồi đưa thiết bị vào vận hành. Các manual Yaskawa phân loại riêng fault, alarm, minor fault và operation error. Mỗi nhóm có cách xử lý và mức độ ảnh hưởng khác nhau. Yaskawa cũng cung cấp danh sách lỗi theo từng dòng sản phẩm. Các dòng V1000, A1000, J1000 và GA700 có cấu trúc riêng. Các dòng E1000, H1000 và L1000A phục vụ những ứng dụng đặc thù. Việc xác định đúng model là bước quan trọng trước khi sửa chữa.
Những dòng biến tần Yaskawa thường gặp
V1000 là dòng Compact Vector Control Drive với dải công suất công nghiệp phổ biến. A1000 thuộc nhóm High Performance Vector Control Drive. J1000 được thiết kế theo phương pháp Compact V/f Control. GA500 hướng tới các ứng dụng công nghiệp nhỏ gọn. GA700 thuộc nhóm High Performance General Applications Drive. E1000 được thiết kế cho ứng dụng quạt và bơm. H1000 hướng tới các ứng dụng tải nặng với yêu cầu cao. L1000A được phát triển cho hệ thống thang máy. U1000 thuộc dòng drive công suất lớn của Yaskawa. Chính sự đa dạng này khiến mã lỗi không thể áp dụng máy móc. Một lỗi giống nhau có thể có nguyên nhân khác nhau. Vì vậy, dịch vụ sửa chữa biến tần Yaskawa tại Đồng Nai cần dựa trên đúng series. Kỹ thuật viên phải đối chiếu model trước khi phân tích lỗi.
Bảng mã lỗi chi tiết, nguyên nhân, cách khắc phục
Các mã lỗi công suất và bảo vệ động cơ
Nhóm lỗi công suất xuất hiện khá thường xuyên trong môi trường nhà máy. Nguyên nhân có thể đến từ nguồn điện, động cơ hoặc tải cơ khí. Một số lỗi cũng có thể liên quan trực tiếp đến mạch công suất. Vì vậy, việc kiểm tra phải tiến hành theo từng lớp nguyên nhân. Không nên thay IGBT ngay khi biến tần báo lỗi quá dòng. Cần kiểm tra motor, cáp động lực và tải trước tiên. Những mã dưới đây được giữ theo thuật ngữ trong các manual Yaskawa.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
oC — Overcurrent — Quá dòng |
Dòng ngõ ra vượt giới hạn bảo vệ. Nguyên nhân có thể do tải nặng hoặc chạm chập. | Kiểm tra motor và cáp động lực. Kiểm tra tải cơ khí. Kiểm tra thời gian tăng tốc. |
ov — Overvoltage — Quá áp |
Điện áp DC bus tăng vượt ngưỡng. Năng lượng tái sinh có thể là nguyên nhân. | Đo nguồn cấp. Kiểm tra thời gian giảm tốc. Kiểm tra điện trở hãm và mạch hãm. |
Uv1 — Undervoltage — Thấp áp DC bus |
Điện áp DC bus giảm dưới mức cho phép. Nguồn vào có thể thấp hoặc mất ổn định. | Kiểm tra đủ các pha nguồn. Kiểm tra contactor và cầu chì. Kiểm tra điện áp khi tải chạy. |
oL1 — Motor Overload — Quá tải động cơ |
Dòng động cơ duy trì ở mức cao trong thời gian dài. Tải cơ khí có thể vượt định mức. | Kiểm tra tải và dòng motor. Đối chiếu thông số động cơ. Kiểm tra cơ cấu truyền động. |
oL2 — Drive Overload — Quá tải biến tần |
Biến tần chịu tải hoặc dòng điện vượt khả năng trong thời gian xác định. | Kiểm tra công suất drive. Kiểm tra tải. Kiểm tra thời gian tăng giảm tốc. |
oL3 — Overtorque Detection 1 — Phát hiện quá mô-men 1 |
Dòng hoặc mô-men vượt mức L6-02 trong thời gian L6-03. Máy có thể đang bị kẹt. | Kiểm tra máy cơ khí. Kiểm tra tải. Kiểm tra tham số L6-02 và L6-03. |
oH — Heatsink Overheat — Quá nhiệt bộ tản nhiệt |
Nhiệt độ bộ tản nhiệt tăng quá cao. Quạt hỏng hoặc thông gió kém có thể gây lỗi. | Kiểm tra quạt làm mát. Vệ sinh bụi. Kiểm tra luồng khí và nhiệt độ tủ điện. |
GF — Ground Fault — Chạm đất |
Dòng rò xuống đất xuất hiện tại motor hoặc cáp động lực. | Đo cách điện motor và cáp. Kiểm tra đầu nối. Xử lý phần tử gây dòng rò. |
LF — Output Phase Loss — Mất pha đầu ra |
Một pha đầu ra bị mất hoặc cuộn dây motor có vấn đề. | Kiểm tra U/T1, V/T2 và W/T3. Đo cuộn dây motor. Kiểm tra cáp động lực. |
PF — Input Phase Loss — Mất pha đầu vào |
Nguồn cấp bị mất pha hoặc mất cân bằng. | Đo điện áp ba pha. Kiểm tra MCCB, contactor, cầu chì và đầu nối nguồn. |
Các mã lỗi điều khiển, bộ nhớ và truyền thông
Nhóm lỗi điều khiển thường phức tạp hơn lỗi cơ khí thông thường. Một số mã liên quan trực tiếp đến control board. Một số mã khác liên quan terminal board hoặc bộ nhớ. Vì vậy, kỹ thuật viên cần kiểm tra nguồn phụ và kết nối trước. Không nên kết luận board hỏng chỉ từ một mã CPF. Yaskawa phân loại nhiều mã CPF theo từng chức năng phần cứng. V1000 có các mã CPF02, CPF03, CPF06, CPF07, CPF08 và nhiều mã khác. GA500 và GA700 cũng có nhóm lỗi điều khiển tương tự. Việc đối chiếu đúng model giúp tránh thay linh kiện không cần thiết.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
CPF02 — A/D Conversion Error — Lỗi chuyển đổi A/D |
Mạch chuyển đổi tương tự số phát sinh bất thường. | Kiểm tra nguồn điều khiển. Kiểm tra control board. Phân tích mạch A/D nếu lỗi lặp lại. |
CPF03 — PWM Data Fault — Lỗi dữ liệu PWM |
Dữ liệu PWM điều khiển bị lỗi hoặc phản hồi không đúng. | Kiểm tra control board và mạch công suất. Kiểm tra tín hiệu điều khiển PWM. |
CPF06 — Drive Specification Mismatch — Sai lệch thông số biến tần |
Thông số biến tần không tương thích khi thay board. | Kiểm tra đúng mã board. Kiểm tra dữ liệu phần cứng và cấu hình sau thay thế. |
CPF07 — Terminal Board Communication Fault — Lỗi truyền thông terminal board |
Terminal board không giao tiếp đúng với control board. | Kiểm tra connector. Kiểm tra tiếp điểm. Kiểm tra terminal board và control board. |
CPF08 — EEPROM Serial Communications Fault — Lỗi truyền thông EEPROM |
Giao tiếp EEPROM phát sinh lỗi trong quá trình xử lý dữ liệu. | Kiểm tra EEPROM và nguồn nội bộ. Kiểm tra control board nếu lỗi vẫn xuất hiện. |
CE — MEMOBUS/Modbus Communication Error — Lỗi truyền thông |
Giao tiếp MEMOBUS hoặc Modbus không đáp ứng yêu cầu. | Kiểm tra địa chỉ, baud rate và dây truyền thông. Kiểm tra nhiễu và nối đất. |
bUS — Option Communication Error — Lỗi truyền thông card tùy chọn |
Card tùy chọn không giao tiếp đúng với biến tần. | Kiểm tra card, connector và tham số cấu hình. Kiểm tra đường truyền. |
oPr — Operator Connection Fault — Lỗi kết nối bàn phím |
Bàn phím hoặc đường kết nối operator gặp lỗi. | Kiểm tra cáp và connector. Kiểm tra operator và đầu cắm trên drive. |
Err — EEPROM Write Error — Lỗi ghi EEPROM |
Quá trình ghi dữ liệu vào EEPROM không thành công. | Kiểm tra control board và bộ nhớ. Không ngắt nguồn trong quá trình ghi tham số. |
SC — IGBT Short Circuit — Ngắn mạch IGBT |
Mạch công suất phát hiện ngắn mạch hoặc IGBT bất thường. | Ngắt nguồn trước khi kiểm tra. Đo module công suất. Kiểm tra motor và cáp. |
Các mã lỗi quạt, phanh, encoder và bảo vệ chuyên dụng
Yaskawa còn có nhiều mã lỗi liên quan đến các chức năng chuyên dụng. Nhóm này xuất hiện tùy dòng và cấu hình. PGo liên quan đến tín hiệu PG hoặc phản hồi tốc độ. rH liên quan đến nhiệt điện trở hãm. rr liên quan đến transistor hãm động năng. SEr liên quan đến số lần speed search restart. UL3 và UL4 liên quan đến phát hiện thiếu mô-men. Uv2 và Uv3 liên quan đến nguồn điều khiển và mạch nạp mềm. Các lỗi này cần được chẩn đoán theo đúng ứng dụng. Không nên áp dụng một cách sửa duy nhất cho mọi hệ thống.
| Mã lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
FAn — Internal Fan Fault — Lỗi quạt bên trong |
Quạt làm mát dừng hoặc hoạt động không đúng. | Kiểm tra nguồn quạt. Vệ sinh quạt. Thay quạt đúng model nếu cần. |
rH — Braking Resistor Overheat — Quá nhiệt điện trở hãm |
Điện trở hãm làm việc quá mức hoặc tản nhiệt kém. | Kiểm tra giá trị điện trở. Kiểm tra chu kỳ hãm. Kiểm tra nhiệt độ tủ. |
rr — Dynamic Braking Transistor — Lỗi transistor hãm |
Transistor hãm hoặc mạch điều khiển hãm hoạt động bất thường. | Kiểm tra transistor. Kiểm tra điện trở hãm và mạch điều khiển. |
SEr — Too Many Speed Search Restarts — Quá nhiều lần tìm tốc độ |
Chức năng speed search khởi động lại quá nhiều lần. | Kiểm tra điều kiện khởi động. Kiểm tra tải và tham số speed search. |
PGo — PG Disconnect — Mất kết nối PG |
Tín hiệu phản hồi PG hoặc encoder bị mất. | Kiểm tra dây encoder. Kiểm tra nguồn encoder. Kiểm tra card phản hồi. |
UL3 — Undertorque Detection 1 — Phát hiện thiếu mô-men 1 |
Mô-men thực tế thấp hơn mức phát hiện đã cài đặt. | Kiểm tra tải và cơ cấu truyền động. Kiểm tra tham số phát hiện undertorque. |
Uv2 — Control Power Supply Undervoltage — Thấp áp nguồn điều khiển |
Nguồn cung cấp cho mạch điều khiển bị thấp. | Kiểm tra nguồn nội bộ. Kiểm tra board nguồn và các linh kiện nguồn. |
Uv3 — Soft Charge Circuit Fault — Lỗi mạch nạp mềm |
Mạch nạp tụ DC bus không hoạt động đúng. | Kiểm tra điện trở nạp, relay và mạch soft-charge. |
Vì sao không tự ý sửa biến tần Yaskawa?
Nguy cơ cháy nổ và điện giật
Biến tần Yaskawa chứa mạch DC bus điện áp cao. Tụ DC bus có thể còn điện sau khi ngắt nguồn. Vì vậy, thao tác sửa chữa cần tuân thủ quy trình an toàn. Không được đấu nối khi thiết bị đang có điện. Cũng không nên chạm vào terminal khi tụ chưa xả. Việc đo xác nhận điện áp an toàn là bước rất quan trọng. Người không có chuyên môn không nên tự mở board công suất. Một thao tác sai có thể gây phóng điện hoặc chập mạch. Sự cố còn có thể làm hỏng thêm nhiều linh kiện khác.
Thiệt hại thiết bị nghiêm trọng hơn
Mỗi mã lỗi đều có nhiều khả năng nguyên nhân. Lỗi oC có thể liên quan motor và tải. Lỗi GF có thể liên quan cách điện. Lỗi ov có thể liên quan quá trình giảm tốc. Lỗi PF có thể liên quan nguồn cấp. Nếu chỉ thay một linh kiện, lỗi có thể quay lại. Nghiêm trọng hơn, linh kiện mới có thể tiếp tục hỏng. Đó là lý do chẩn đoán nguyên nhân phải thực hiện trước sửa chữa. Việc kiểm tra đúng quy trình giúp giảm chi phí phát sinh.
Lí do nên chọn Công Ty TNHH Tự Động Lâm Gia Huy để sửa chữa biến tần?
Kinh nghiệm và chuyên môn sâu rộng
Công Ty TNHH Tự Động Lâm Gia Huy tập trung vào các thiết bị tự động hóa công nghiệp. Với biến tần Yaskawa, kỹ thuật viên cần xác định đúng dòng máy. V1000 có danh sách lỗi riêng cho hệ thống compact vector control. A1000 có nhiều chức năng phục vụ điều khiển hiệu suất cao. GA700 có hệ thống fault và minor fault chi tiết. Những dòng chuyên dụng cũng có cơ chế bảo vệ riêng. Vì vậy, kinh nghiệm thực tế phải đi cùng khả năng đọc manual. Đây là yếu tố giúp quá trình sửa chữa có cơ sở kỹ thuật rõ ràng.

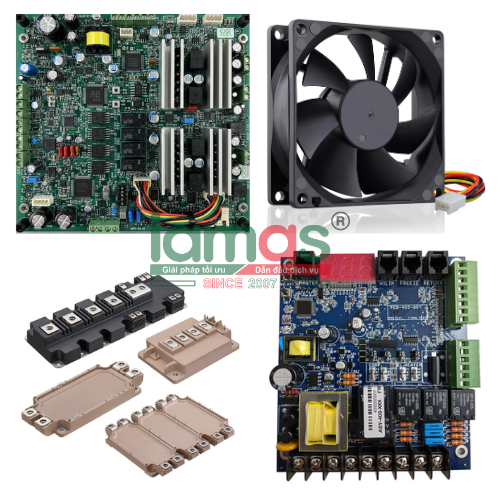

Linh kiện chính hãng và kiểm tra nguyên nhân gốc
Thay linh kiện không phải là bước cuối cùng của một ca sửa chữa tốt. Quan trọng nhất vẫn là tìm nguyên nhân làm linh kiện hỏng. IGBT hỏng có thể xuất phát từ tải hoặc motor. Tụ DC bus suy giảm có thể liên quan nhiệt độ và môi trường. Quạt hỏng có thể kéo theo quá nhiệt. Vì vậy, kỹ thuật viên cần kiểm tra cả phần bên ngoài biến tần. Cách làm này giúp hạn chế tình trạng sửa xong nhưng lỗi tái phát.
Quy trình sửa biến tần tại Lâm Gia Huy

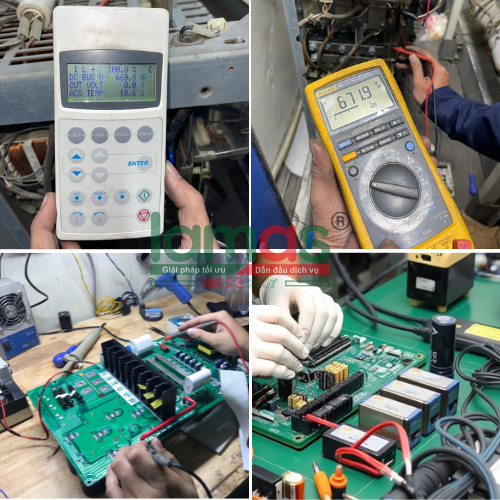

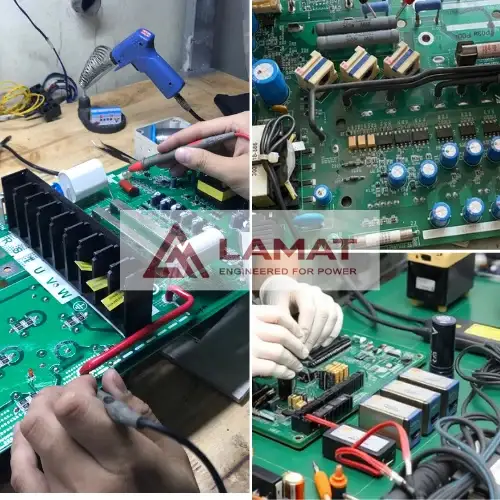

Kiểm tra và đánh giá ban đầu
Kỹ thuật viên tiếp nhận model và công suất biến tần. Sau đó xác nhận mã lỗi hiển thị trên keypad. Tình trạng ngoại quan cũng được kiểm tra trước khi cấp điện. Các dấu hiệu cháy nổ, tụ phồng và quạt kẹt cần được ghi nhận. Đối với lỗi công suất, cần kiểm tra motor và cáp. Đối với lỗi nguồn, cần kiểm tra toàn bộ đường cấp. Đối với lỗi truyền thông, cần kiểm tra cả thiết bị bên ngoài. Yaskawa cũng khuyến nghị ghi nhận model và phiên bản phần mềm. Thông tin này giúp quá trình chẩn đoán chính xác hơn.
Báo giá và tiến hành sửa chữa
Sau khi xác định nguyên nhân, kỹ thuật viên đánh giá hạng mục cần xử lý. Linh kiện hỏng được kiểm tra trước khi thay thế. Phương án sửa chữa phải phù hợp với model thực tế. Không nên thay cả board khi chỉ một khu vực bị lỗi. Không nên thay IGBT khi nguyên nhân tải chưa được loại trừ. Cách làm này giúp khách hàng kiểm soát chi phí tốt hơn. Đồng thời, thiết bị sau sửa chữa có cơ sở vận hành ổn định hơn.
Kiểm tra tải thực tế và bàn giao
Biến tần sau sửa chữa cần được kiểm tra trước khi bàn giao. Chỉ cấp nguồn thành công chưa đủ để kết luận thiết bị hoàn thiện. Cần theo dõi dòng điện và tần số khi vận hành. Cần kiểm tra nhiệt độ trong thời gian phù hợp. Với hệ thống sản xuất, nên thử ở điều kiện tải thực tế. Nếu thiết bị có encoder, cần kiểm tra tín hiệu phản hồi. Nếu hệ thống có truyền thông, cần kiểm tra khả năng giao tiếp. Các thông số quan trọng cần được ghi nhận trước bàn giao.
Cam kết dịch vụ tại Lâm Gia Huy
Bảo hành dài hạn và uy tín
Dịch vụ sửa chữa cần có phạm vi bảo hành rõ ràng. Khách hàng cần biết thiết bị đã được xử lý những hạng mục nào. Những linh kiện được thay thế cũng cần được ghi nhận. Thông tin này giúp việc bảo trì sau này thuận tiện hơn. Một quy trình minh bạch tạo sự an tâm cho doanh nghiệp. Đặc biệt, các dây chuyền sản xuất luôn cần kiểm soát thời gian dừng máy.
Sửa chữa biến tần nhanh chóng
Thời gian dừng máy luôn tạo áp lực cho doanh nghiệp. Vì vậy, thông tin đầu vào cần được cung cấp đầy đủ. Model, công suất và mã lỗi là ba thông tin rất quan trọng. Hình ảnh nameplate cũng giúp xác định đúng series. Nếu có thể, khách hàng nên cung cấp thêm tình trạng trước khi lỗi. Những dữ liệu này giúp rút ngắn thời gian đánh giá ban đầu.
Các KCN phục vụ tại Đồng Nai và trên toàn quốc
Phục vụ rộng khắp Đồng Nai
Dịch vụ sửa chữa biến tần Yaskawa tại Đồng Nai hướng tới nhiều nhà máy công nghiệp. Thiết bị có thể được tiếp nhận để kiểm tra và sửa chữa. Những trường hợp cần khảo sát sẽ được đánh giá theo hiện trạng. Kỹ thuật viên cần xác định model trước khi đưa ra phương án. Điều này giúp giảm thời gian kiểm tra sai hướng. Với các ca lỗi nặng, cần đánh giá cả hệ thống liên quan.
Hỗ trợ khách hàng toàn quốc
Nhu cầu sửa chữa biến tần không chỉ tập trung tại Đồng Nai. Nhiều doanh nghiệp cần sửa board và module công suất từ xa. Việc gửi thiết bị về xưởng phù hợp với nhiều trường hợp. Các hệ thống cần khảo sát tại máy sẽ có phương án riêng. Tùy tình trạng, khách hàng có thể cung cấp hình ảnh và mã lỗi. Kỹ thuật viên sẽ dựa trên dữ liệu đó để đánh giá ban đầu.

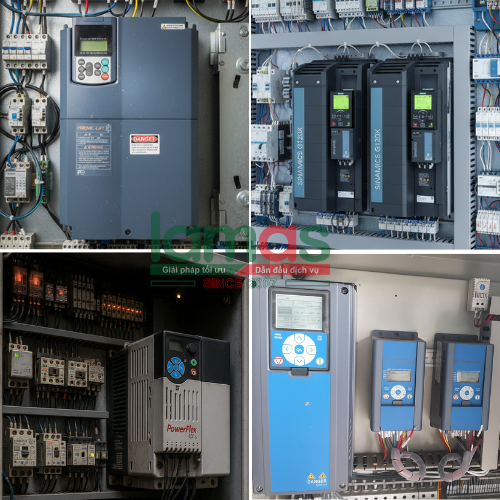

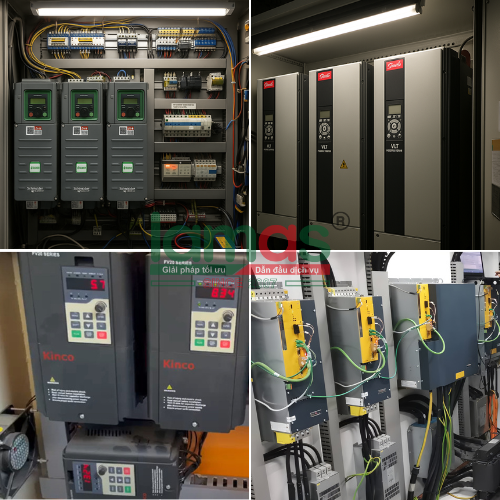

Dịch vụ sửa chữa biến tần hãng khác
Sửa chữa biến tần xuất xứ Châu Âu, Mỹ

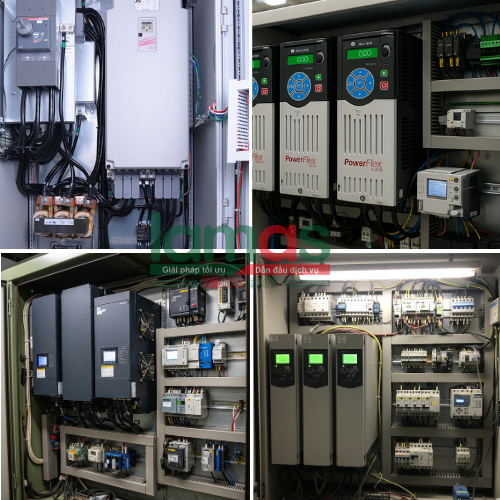

Lâm Gia Huy có thể tiếp nhận nhiều thương hiệu biến tần công nghiệp. Nhóm Châu Âu gồm ABB, Siemens, Schneider, Danfoss và Vacon. Ngoài ra còn có Lenze, SEW-Eurodrive và KEB. Nhóm Mỹ có Rockwell Automation và Allen-Bradley PowerFlex. Mỗi hãng sử dụng hệ thống mã lỗi riêng. Vì vậy, việc đối chiếu đúng manual vẫn là nguyên tắc quan trọng. Khách hàng nên cung cấp model cụ thể khi liên hệ sửa chữa.
Sửa chữa biến tần xuất xứ Nhật Bản
Nhóm Nhật Bản gồm Yaskawa, Mitsubishi, Fuji Electric và Hitachi. Ngoài ra còn có Toshiba, Omron và Panasonic. Mỗi hãng có cách phân loại fault và alarm khác nhau. Không nên lấy mã lỗi của hãng này để áp dụng cho hãng khác. Kỹ thuật viên cần xác định chính xác series trước khi kiểm tra. Điều này đặc biệt quan trọng với lỗi phần cứng và truyền thông.
Sửa chữa biến tần Hàn Quốc, Đài Loan, Trung Quốc
Nhóm Hàn Quốc gồm LS Electric và Hyundai. Nhóm Đài Loan có Delta và Teco. Nhóm Trung Quốc có INVT, Veichi và INOVANCE. Các dòng này cũng được sử dụng trong nhiều dây chuyền tại Việt Nam. Việc sửa chữa cần dựa trên model và tài liệu kỹ thuật tương ứng. Không nên thay linh kiện chỉ dựa vào hiện tượng bên ngoài.
Câu hỏi thường gặp?
Thời gian sửa chữa mất bao lâu?
Thời gian sửa chữa phụ thuộc vào mức độ hư hỏng thực tế. Lỗi kết nối thường có phạm vi kiểm tra khác lỗi IGBT. Lỗi CPF cần đánh giá sâu ở phần điều khiển. Lỗi nguồn cần kiểm tra thêm hệ thống cấp điện. Lỗi công suất cần kiểm tra motor và tải. Vì vậy, thời gian chính xác chỉ có thể xác định sau kiểm tra. Khách hàng nên cung cấp model và mã lỗi để đánh giá nhanh hơn.
Có được bảo hành sau khi sửa không?
Chính sách bảo hành phụ thuộc vào hạng mục sửa chữa. Linh kiện thay thế và phạm vi xử lý cần được xác nhận rõ. Khách hàng nên lưu lại phiếu sửa chữa và thông tin thiết bị. Hồ sơ này rất hữu ích cho các lần bảo trì tiếp theo. Việc theo dõi lịch sử lỗi cũng giúp phát hiện nguyên nhân tái diễn.
Kết luận
Lựa chọn đúng đơn vị sửa chữa để giảm rủi ro dừng máy
Biến tần Yaskawa là thiết bị quan trọng trong nhiều dây chuyền sản xuất. Khi thiết bị gặp lỗi, việc xác định nguyên nhân là ưu tiên hàng đầu. Một mã lỗi có thể liên quan nhiều thành phần khác nhau. Nguồn điện, motor, cáp, tải và board đều cần được xem xét. Những mã như oC, ov, Uv1, GF, LF và PF cần kiểm tra hệ thống. Các mã CPF cần phân tích sâu hơn ở phần điều khiển. Các lỗi rH, rr và PGo cần kiểm tra chức năng liên quan. Với doanh nghiệp cần sửa chữa biến tần Yaskawa tại Đồng Nai, Công Ty TNHH Tự Động Lâm Gia Huy hướng tới phương án sửa chữa dựa trên nguyên nhân thực tế. Mục tiêu không chỉ là đưa biến tần hoạt động trở lại. Mục tiêu còn là hạn chế lỗi tái phát và giảm thời gian dừng máy. Khi liên hệ, khách hàng nên cung cấp model, công suất và mã lỗi. Những thông tin này giúp quá trình đánh giá chính xác và nhanh chóng hơn.
